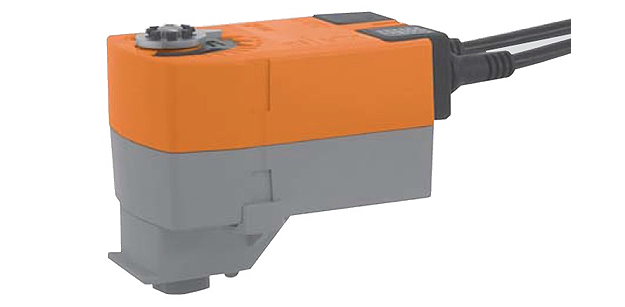

Привод BELIMO TRF24-2

Привод для установки на 2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) TRF24-2(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2.5 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: 3-позиционное
  • Нормально закрыт (NC)



Привод c возвратной пружиной для установки на шаровой кран, IP 42.

  • Крутящий момент 2.5 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление: 3-позиционное
  • Нормально закрыт (NC)



Технические характеристики

Поворотный электропривод BELIMO TRF24-2 с функцией аварийного управления для шаровых кранов.

Electrical data
Nominal voltage AC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V
Power consumption in operation 2.5 W
Power consumption in rest position 1 W
Power consumption for wire sizing 4 VA
Connection supply / control Cable 1 m, 4 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Torque motor Min. 2.5 Nm
Torque spring return Min. 2.5 Nm
Direction of rotation motor Y=0 (A - AB = 0%)
Direction of rotation spring-return Deenergised NC, valve closed (A - AB = 0%)
Manual override No
Angle of rotation 95°
Running time motor 90 s / 90°
Running time emergency control position ‹25 s / 90°
Sound power level motor 35 dB(A)
Position indication Mechanical
Service life Min. 60,000 emergency positions
Safety
Protection class IEC/EN III Safety extra-low voltage
Degree of protection IEC/EN IP42
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature -30...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 0.56 kg



Описание

Применение

Поворотный электропривод Белимо TRF24-2 приведение в действие запорных шаровых кранов.

Принцип действия

Привод для клапанов BELIMO TRF24-2 перемещает клапан в рабочее положение, в то же время происходит взведение возвратной пружины. Клапан переходит в аварийное положение под действием пружины, когда напряжение питания прерывается.

Простая установка непосредственно

Простая прямая установка Belimo TRF24-2 поворотный привод Белимо на шаровой кран при помощи всего одного винта. Монтажная ориентация по отношению к шаровому крану может выбираться с шагом 90 °.

Высокая функциональная надежность

Привод TRF24-2 защищен от перегрузок является, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-2 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

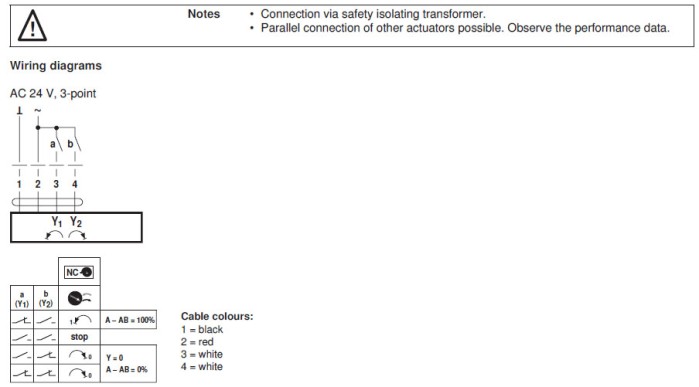

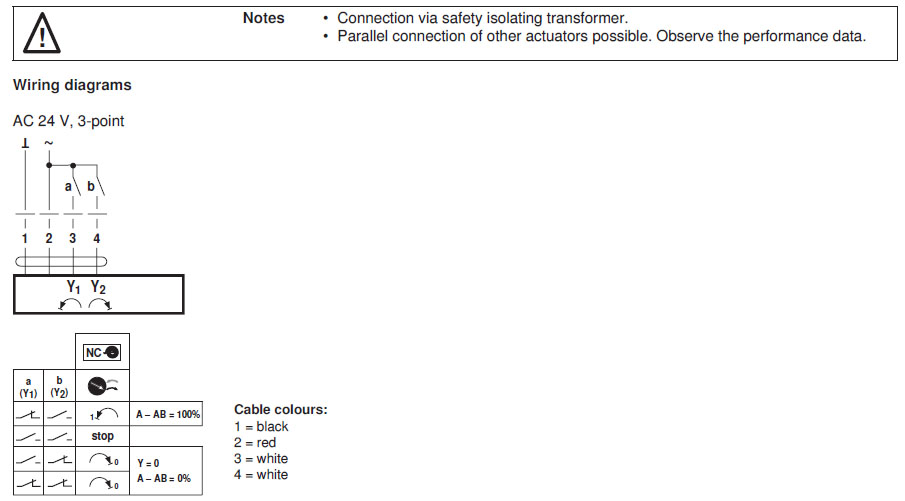

Электрическое подключение

 Электрическое подключение TRF24-2

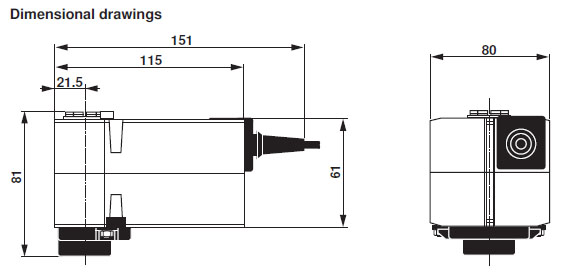

Габаритные размеры

Габаритные размеры TRF24-2



Скачать PDF



Скачать PDF (192 Кбайт)

Сертификат BELIMO (775 Кбайт)
