Привод BELIMO SRF24A-SZ-S2

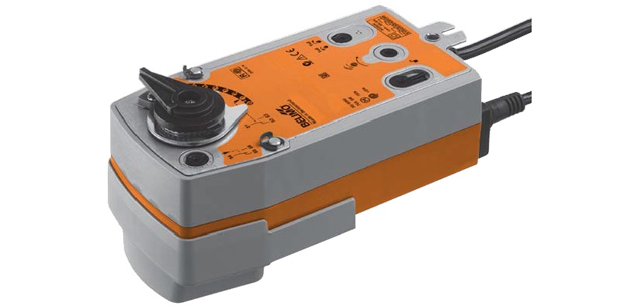

Привод для установки на 2-ход/3ход регулирующие шаровые краны  SRF24A-SZ(-S2)(-O)

Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В =
  • Обратная связь 0…10 В =
  • 2 встроенных вспомогательных переключателя
  • нормально закрыт НЗ



Привод c возвратной пружиной для установки на шаровой кран, IP 54.

  • Крутящий момент 20 Нм
  • Номинальное напряжение 24 В ~/=
  • Управление плавное 0…10 В =
  • Обратная связь 0…10 В =
  • 2 встроенных вспомогательных переключателя
  • нормально закрыт НЗ



Технические характеристики

Поворотный электропривод БЕЛИМО SRF24A-SZ-S2 для шаровых кранов с функцией аварийного управления.

Номинальное напряжение 24 В ~50/60 Гц / 24 B=
Диапазон номинального напряжения 19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность 8,5 ВА
Потребляемая мощность:
во время вращения
в состоянии покоя
5,5 Вт при номинальном крутящем моменте
3 Вт
Соединение
Двигатель
Вспом. перекл. SRF24A-SZ-S2(-O)
Кабель: 1 м , 4×0,75 мм2
Кабель: 1 м , 6×0,75 мм2
Вспомогательные переключатели для SRF24A-SZ-S2(-O) 2×ОСДП, 1 мА…3(0,5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100% )
Параллельное подключение Есть (с учетом мощностей)
Крутящий момент (номинальный)
— двигатель
— пружина
Мин. 20 Нм при номинальном напряжении
Мин. 20 Нм
Управление Управляющий сигнал Рабочий диапазон
0…10 В= при входном сопротивлении 100 кОм
0,5 …10 В=
Обратная связь 0,5 …10 В=
Ровность хода ±5%
Направление вращения – Двигатель:
Пружина:
SRF24A-SZ, SRF24A-SZ-S2
SRF24A-SZ-О, SRF24A-SZ-S2-О
Реверсивный переключатель /
НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%)
НО — Обесточен: шаровой кран открыт (А-АВ=100%)
Ручное управление С помощью ручного ключа с блокировкой
Угол поворота Макс. 90 °
Время поворота — Двигатель
— Пружина
≤90 с / 90 °
≤20 с при -20…50 °С / макс. 60 с при -30 °С
Уровень шума — Двигатель
— Пружина
≤ 45 дБ
≤ 62 дБ
Индикация положения Механическая
Класс защиты III для низких напряжений
Степень защиты корпуса IP54
Температура окружающей среды – 30…+50 °С
Температура теплоносителя +5…+120 °С (в шаровом кране )
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес ≈ 2,2 кг SRF24A-SZ-S2(-O); ≈ 2 кг SRF24A-SZ(-O)



Описание

Управление

Поворотный электропривод BELIMO SRF24A-SZ-S2, управляемый стандартным сигналом 0…10 В=, перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка

Привод для клапанов BELIMO SRF24A-SZ-S2 простая установка при помощи одного винта. Положение установки по отношению к крану может выбираться с шагом 90°.

Ручное управление

Ручное управление поворотный электропривод БЕЛИМО SRF24A-SZ-S2 осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания.

Настройка угла поворота

Belimo SRF24A-SZ-S2 поворотный привод Белимо настройка угла поворота осуществляется с помощью механических упоров.

Высокая функциональная надежность

Электропривод SRF24A-SZ-S2 защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.

Электроприводы Белимо SRF24A-SZ-S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 10…90% переключателем.

Купить привод БЕЛИМО SRF24A-SZ-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SRF24A-SZ-S2 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SRF24A-SZ-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

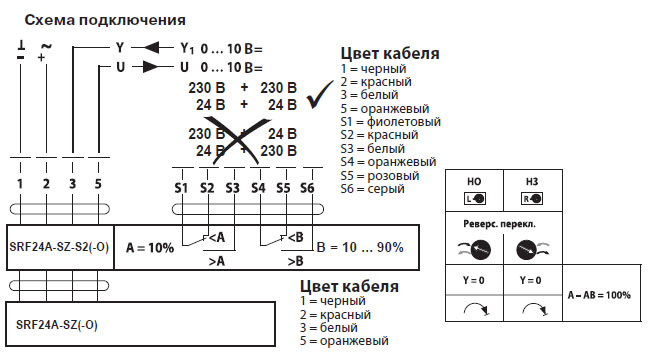

Электрическое подключение

 Электрическое подключение SRF24A-SZ-S2

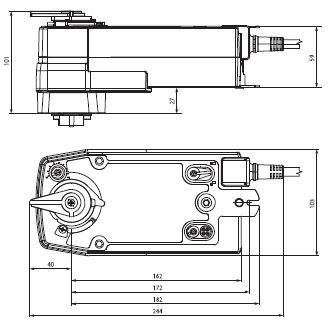

Габаритные размеры

Габаритные размеры SRF24A-SZ-S2
