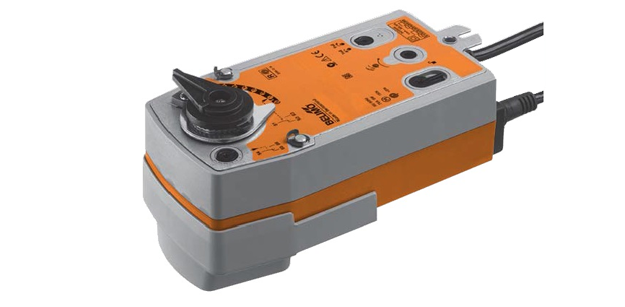

Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр.
• 2 встроенных вспомогательных переключателя для NRF24A-S2(-O)
• NRF24A(-S2): нормально закрыт НЗ
• NRF24A(-S2)-O: нормально открыт НО

 Привод c возвратной пружиной для установки на шаровой кран, IP 54. Поворотные электроприводы для 2- и 3-ходовых шаровых кранов с функцией аварийного управления.

• Крутящий момент 10 Нм
• Номинальное напряжение 24 В ~/=
• Управление откр./закр.
• 2 встроенных вспомогательных переключателя для NRF24A-S2(-O)
• NRF24A(-S2): нормально закрыт НЗ
• NRF24A(-S2)-O: нормально открыт НО



Технические характеристики

Номинальное напряжение	24 В ~ 50/60 Гц / 24 B=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	8,5 ВА
Потребляемая мощность: во время вращения в состоянии покоя	6 Вт при номинальном крутящем моменте 2,5 Вт
Соединение Двигатель Вспом. перекл. NRF24A-S2(-O)	Кабель: 1 м , 2×0,75 мм2 Кабель: 1 м , 6×0,75 мм2
Вспомогательные переключатели для NRF24A-S2(-O)	2×ОСДП , 1 мА…3(0.5) А, 250 В~ (1 фикс. 10%, 1 настраиваемый 11…100% )
Параллельное подключение	Есть (с учетом мощностей)
Крутящий момент (номинальный) — двигатель — пружина	Мин. 10 Нм при номинальном напряжении Мин. 10 Нм
Направление вращения — Пружина NRF24A, NRF24A-S2 NRF24A-О, NRF24A-S2-О	НЗ — Обесточен: шаровой кран закрыт (А-АВ=0%) НО — Обесточен: шаровой кран открыт (А-АВ=100%)
Ручное управление	С помощью ручного ключа с блокировкой
Угол поворота	Макс. 90 °
Время поворота — Двигатель — Пружина	≤75 с / 90 ° ≤20 с при –20…50°С / макс. 60 с при –30°С
Уровень шума — Двигатель — Пружина	≤ 45 дБ ≤ 62 дБ
Индикация положения	Механическая
Степень защиты корпуса	IP54
Температура окружающей среды	–30…+50 °С
Температура теплоносителя	+5…+120 °С (в шаровом кране)
Температура хранения	–40…+80 °С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 2,2 кг NRF24A-S2(-O); ≈ 2 кг NRF24A(-O)



Описание

Управление
Электропривод перемещает шар крана в заданное положение, одновременно взводя встроенную пружину. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка при помощи одного винта.Положение установки по отношению к крану может выбираться с шагом 90°. Ручное управление осуществляется с помощью ручного ключа с блокировкой в любом положении. Выход из блокировки автоматически при подаче питания. Настройка угла поворота осуществляется с помощью механически хупоров.

Высокая функциональная надежность
Электропривод защищен от перегрузки, не требует конечных выключателей, останавливается автоматически при достижении конечных положений.

Гибкая система сигнализации.
Электроприводы NRF…S2 оснащены одним фиксированным 10% вспомогательным переключателем и одним настраиваемым 11…100% переключателем.

Купить привод БЕЛИМО NRF24A-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NRF24A-S2 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO NRF24A-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

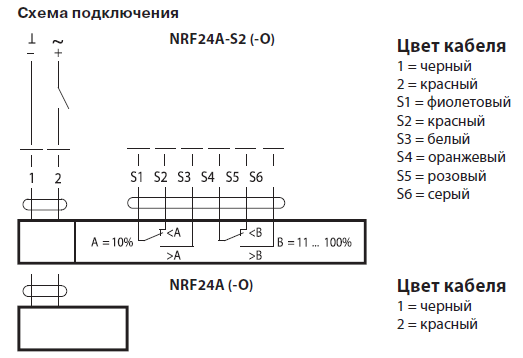

Электрическое подключение

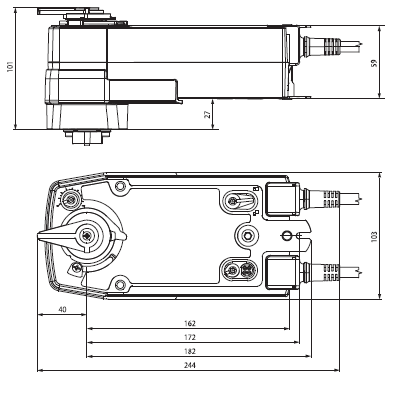

Габаритные размеры
