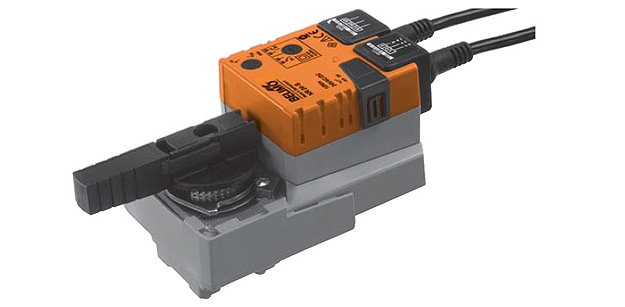

Электропривод поворотного типа Belimo NR24A-SR регулируется работу двух- и трехходовых шаровых кранов. IP54, III степень защиты от тока.

• Вращающий момент = 10 Нм
• Номинальное U = 24 В
• Управляется стандартным сигналов в интервале 0 – 10 В; обратная связь 2 – 10 В

Электропривод поворотного типа Belimo NR24A-SR регулируется работу двух- и трехходовых шаровых кранов. IP54, III степень защиты от тока.

• Вращающий момент = 10 Нм
• Номинальное U = 24 В
• Управляется стандартным сигналов в интервале 0 – 10 В; обратная связь 2 – 10 В



Технические характеристики



Номинальное U / частота тока	24 В; 50/60 Гц
Диапазон номинального U	19,2 - 28,8 В ~ / 21,6 - 28,8 В=
Показатели мощностей (N)	3,5 ВА – расчетное значение 1,5 Вт – в рабочем состоянии 0,2 Вт – вне работы
Присоединение к току	Кабельное: длина - 100 см, 4×0,75 мм2
Одновременное подключение 2-х приводов	Предусмотрено
Вращающий момент (минимум)	10 Нм, для U = 24 В
Управляющие сигналы	Y: интервал 0 – 10 В, при входном R = 100 кОм Диапазон для работы: 2 – 10 В U (обратная связь): 2 – 10 В, max 1 мА
Погрешность хода	+/- 5%
Управление вручную	Есть. Вывод редуктор из зацепленного положения при нажатии самовозвратной кнопки
Время срабатывания при угле 90°	1,5 мин
Допустимый шумовой уровень	Не более 35 дБ
Индикатор позиции	При помощи съемного указателя
Защита от тока	Класс III (низкие значения U)
Степень защиты корпуса	IP54 (в любом установочном положении)
t внешней среды	От 0°С до +50°С
t теплоносителя	От +5°С до +120°С (возможна миним. t -10°С, на заказ)
t при хранении привода	От –40°С до +80°С
Влажность воздуха относ.	95%, конденсат не образуется
Поддержка тех. службы	Нет
Масса	Около 0,75 кг



Описание

Принцип управления

Управление электроприводом Belimo NR24A-SR происходит через аналоговый сигнал в стандартном интервале от 0 до 10 В. Согласно управляющему сигналу, привод переводит шар крана в необходимое положение. Для определения текущего положения привода нужно смотреть на сигнал обратной связи (измеряемое U), который также может выступать в качестве управляющего сигнала для других приводов.

Есть функция ручного управления. Чтобы зубчатый редуктор вышел из положения зацепления нужно нажать самовозвратную кнопку.

Процесс монтажа

Электропривод Belimo NR24A-SR монтируется на шаровой кран 1-им винтом в горизонтальном либо вертикальном положении (выбирается с шагом 90°).

Настройка угла вращения

Для настройки угла вращения привода Belimo NR24A-SR на нем размещены механические упоры с обеих сторон.

Защита от перегрузок

Надежность функционирования электропривода Belimo NR24A-SR обеспечивается за счет автоматического отключения при прохождении финальных позиций. Концевые выключатели не требуются.

U5 – обратная связь

В конструкции электропривода Belimo NR24A-SR предусмотрено кольцо-ограничитель угла вращения до 90° (вместо 95°). Благодаря этому в открытом положении крана сигнал U5 не чем на 0,4 В отличается от управляющего сигнала.

Для уточнения информации по стоимости изделия и заказа электропривода Belimo NR24A-SR звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантия на электропривод Belimo NR24A-SR действует в течение 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

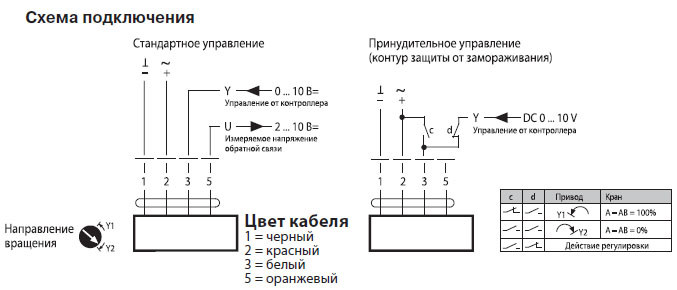

Электрическое подключение

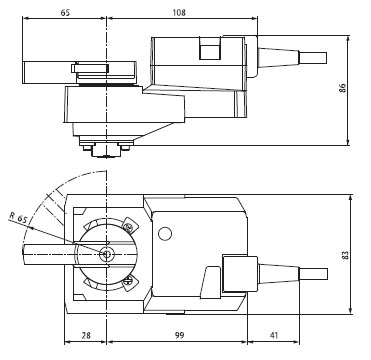

Габаритные размеры





Скачать PDF



Скачать PDF (292 Кбайт)

Сертификат BELIMO (775 Кбайт)
