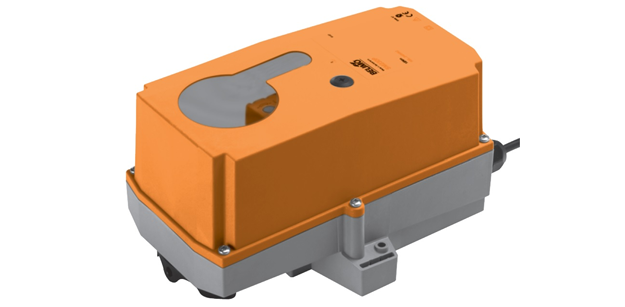

Электропривод Belimo SM230P-S предназначен для управления защитными воздушными заслонками в системах обработки воздуха в зданиях и постройках промышленного назначения. Для заслонок площадью поверхности не более 4 кв.м. Со дополнительным переключателем.

• Момент силы двигателя – 20 Нм
• Напряжение (U_номин) – 230 В
• Управление по 3-позиционной схеме либо по принципу «Открыто-Закрыто»
• Защита от коррозии, влияния УФ-излучения, химических веществ, влаги и образования конденсата

Электропривод Belimo SM230P-S предназначен для управления защитными воздушными заслонками в системах обработки воздуха в зданиях и постройках промышленного назначения. Для заслонок площадью поверхности не более 4 кв.м. Со дополнительным переключателем.

• Момент силы двигателя – 20 Нм
• Напряжение (U_номин) – 230 В
• Управление по 3-позиционной схеме либо по принципу «Открыто-Закрыто»
• Защита от коррозии, влияния УФ-излучения, химических веществ, влаги и образования конденсата

Технические характеристики



Электричество
Uномин / Частота тока	230 В AC, 50/60 Гц
Диапазон Uномин	От 85 В до 265 В AC
Мощности (N)	6 ВА – расчетное значение во время калибровки 2,5 Вт – потребление N в процессе работы 0,6 Вт – потребление N в покое
Доп. переключатель	1 x SPDT, настраивается от 0 до 100% I от 1 мА до 3 (0,5) А, 250 В (II класс защиты от тока)
Способ присоединения (к источнику питания/переключателю)	С помощью безгалогенного кабеля, длина 100 см, 3 x 0,75 мм²
Функциональность
Момент силы двигателя	20 Нм (min значение)
Направление вращения	Настраивается переключателем 0 / 1 (против/по часовой стрелке)
Управление вручную	Возможно. Для активации и вывода редуктора из зацепления нажать на кнопку на корпусе
Максимальный угол вращения	≤ 95°, ограничивается упорами
Период срабатывания при 90°	2,5 мин
Допустимый уровень шума при работе	Не более 45 дБ
Индикатор позиции привода	Съемный переключатель, механический
Безопасность эксплуатации
Защита от поражения тока	100% изоляция (II класс защиты)
Защита корпуса	IP66 + IP67
ЭМС	Согл. директиве 2004/108/EC
Импульсное Uномин (двигатель/переключатель)	2,5 кВ
Защита окр. среды	4
t окр. воздуха	От -30°C до +50°C
t для хранения привода	От -40°C до +50°C
Влажность воздуха отн.	100%
Сервисное обслуживание	Нет
Вес устройства	1,55 кг



Описание

Монтаж привода на заслонку

Электропривод Belimo SM230P-S монтируется на заслонку с помощью захвата, который входит в базовую комплектацию вместе с кронштейном для установки, необходимым для предотвращения произвольного поворота привода.

Ручной режим

Режим активируется нажатием самовозвратной кнопки с опцией блокировки, расположенной на корпусе привода. Пока она будет нажата, привод отсоединение и редуктор выведен из зацепления.

Настройка угла поворота

С помощью механических упоров угол поворота электропривода может быть настроен от 0 до 90°. Внимание: чтобы установить нужный угол, нужно снять защитную крышку привода.

Надежность функционирования

Благодаря опции автоматической остановки после прохождения финальных позиций Belimo SM230P-S защищен от перегрузки даже без использования концевых выключателей.

Система сигнализации

Для сигнализации о текущих позициях в конструкции электропривода Belimo SM230P-S предусмотрен переключатель, настраиваемый от 0 до 100%.

Вы можете узнать стоимость устройства Belimo SM230P-S и оформить заказ по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые заказы обсуждаются персонально.

Гарантийный срок на электропривод Belimo SM230P-S – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

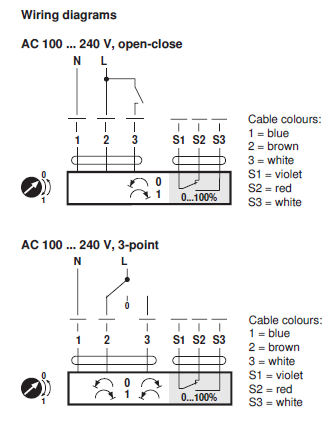

Электрическое подключение

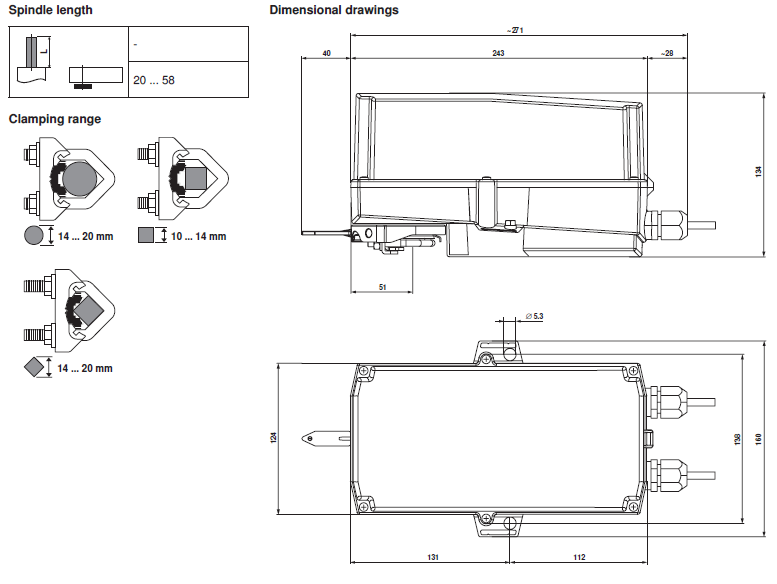

Габаритные размеры
