Компактный или универсальный - варианты регулирования воздушногопотока BELIMO.

Компактный или универсальный - варианты регулирования воздушногопотока BELIMO.

Энергосберегающий способ управления климатом в помещении

Здоровье, благополучие людей и эффективность выполнения ими работы напрямую зависит от климата в помещении. Решения BELIMO для помещений и систем - полная номенклатура продукции для энергосберегающего управления климатом в зонах и отдельных помещениях зданий промышленного и гражданского назначений - подтверждают свои преимущества в огромном количестве проектов по всему миру.

VAV - компактный - эффективное управление климатом в помещении одним устройством

Электропривод, регулятор и датчик в одном устройстве - VAV-компактный обеспечивает экономичный способ управления переменным и постоянным потоками воздуха в офисных зданиях, отелях, больницах и т.д. Специальные поворотные электроприводы с крутящим моментом 5, 10 и 20 Нм и линейные электроприводы 150 Нм могут быть установлены на клапаны VAV/CAV в широком диапазоне типоразмеров.

VAV- компактные регуляторы управляются как традиционным способом, так и через сеть MP-bus BELIMO. Модели MP могут быть интегрированы в системы более высокого уровня – вместе с одним датчиком на одно устройство - либо через DDC контроллер с интегрированным MP интерфейсом, либо через шлюз. Вентиляторы подключаются по сети Mp-bus к Оптимизатору вентилятора (Fan Optimizer), который существенно упрощает процесс оптимизации энергопотребления в зависимости от потребностей.

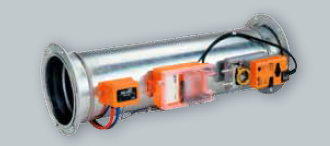

VAV- универсальный - гибкость в случае проблемной среды

Номенклатура готовых к подключению VAV-универсальных устройств включает поворотные и охранные электроприводы, а также регуляторы с динамическими и статическими датчиками давления. Эти устройства можно настроить под точные требования определенных промышленных, торговых и общественных зданий.

Цифровые самонастраивающиеся регуляторы VRP-M взаимодействуют с электроприводами быстрого срабатывания в лабораториях или промышленных помещениях с загрязненной атмосферой, обеспечивая моментальное поступление свежего воздуха. В зависимости от конкретного выбора, система автоматики может быть интегрирована в сеть более высокого уровня и оборудована –напрямую или через сеть MP-bus –Оптимизатором вентилятора BELIMO, что позволяет сократить до 50%электроэнергии, потребляемой вентилятором.

Высокий уровень комфорта, прекрасная рабочая обстановка, оптимальная энергоэффективность

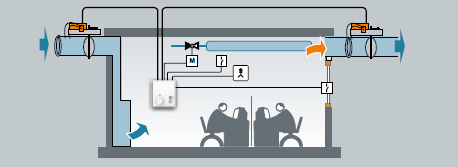

VAV-компактный для обычного применения

VAV-компактный для обычного применения

Комфорт в отдельном помещении

  • Широкий диапазон потенциальных применений
  • Возможность настройки для каждого применения
  • Регулирование по потребности
  • Работа с Оптимизатором вентилятора

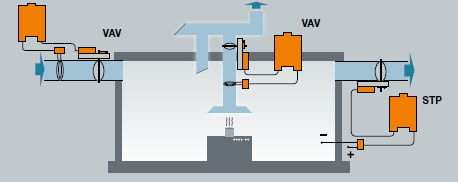

VAV-универсальный с VRP-M и приводами быстрого срабатывания для особо чувствительных рабочих зон

VAV-универсальный с VRP-M и приводами быстрого срабатывания для особо чувствительных рабочих зон

Моментальное поступление чистого воздуха

  • Удаление загрязненного воздуха
  • Система автоматики, готовая к подключению для максимальной безопасности
  • Возможность интегрирования в сеть MP-bus
  • Регулировка воздушного потока или давления

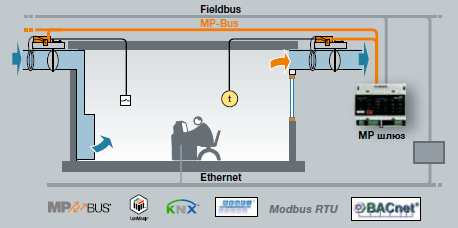

VAV-компактный с сетевым подключением

VAV-компактный с сетевым подключением

Простота интеллектуальной системы

  • Подсоединение системы к DDC контроллеру с интерфейсом MP-bus через MP-bus
  • Интегрирование в системы более высокого уровня: LonWorks, Konnex, Ethernet TCP/IP, Profibus DP, ModBus и т.д. через соответствующие шлюзы
  • Удобное и экономичное подключение
  • Максимальная гибкость в новых, перестраиваемых, перепрофилируемых зданиях

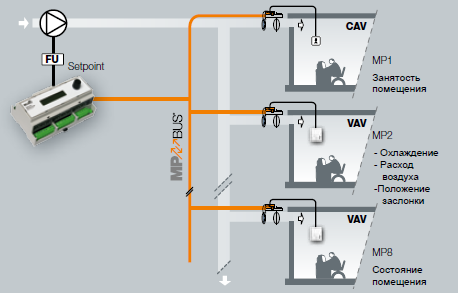

VAV-компактный с Оптимизатором вентилятора BELIMO для сокращения энергопотребления

VAV-компактный с Оптимизатором вентилятора BELIMO для сокращения энергопотребления

До 50% сбереженной энергии

  • Оптимизация энергопотребления и операционных расходов
  • Снижение уровня шума воздушного потока за счет более низкого давления притока в системе воздуховодов
  • Снижение расходов на кабель и подключение благодаря сети MP-bus

Создание комфортных условий в помещениях рабочих и общественных зон

 Создание комфортных условий в помещениях рабочих и общественных зон



VAV-Compact
  LMV-D3-MP NMV-D3-MP LHV-D3-MP LMV-D3LON NMV-D3LON LMV-D3-MOD NMV-D3-MOD
ПрименениеКомфортКомфортКомфортКомфортКомфортКомфортКомфорт
VAV-Compact
Приводы
Поворотный момент / усилие 5 Нм 10 Нм  150 Н 5 Нм 10 Нм 5 Нм 10 Нм
Время срабатывания переменное переменное переменное переменное переменное переменное переменное
Питание

Интегрированый датчик (для сети)
Управление
0/2…10 В
По контактам (CAV)
MP-Bus®
LonWorks®        •  •
Modbus RTU            •  •
Управление
Сервисный разъем
Датчик давления
0...450 Па, встроенный
Аксессуары / модель
Комнатный температурный к-р/ CR24..
Оптимизатор вентилятора / COU24-A-MP
MP шлюзы / UK24BAC, UK24EIB
UK24LON, UK24MOD
PC-Tool / MFT-P
Настройщик / ZTH-GEN

Применение для особо чувствительных рабочих зон

 Применение для особо чувствительных рабочих зон

VAV-Universal
 VAV-Universal

VRP-M Регулирование воздушного потока

VRP-M Регулирование воздушного потока

VRP-M Контроль давления

VRP-M Контроль давления

ПрименениеПромышленностьЛабораторииПромышленностьЛаборатории
VAV / CAV управление
Давление в помещении / воздуховоде
ПриводыТип
4 Нм, 2.5 с быстрые LMQ24A-SRV-ST
8 Нм, 4 с быстрые NMQ24A-SRV-ST
10 Нм, 150 с NM24A-V-ST (•) (•)
20 Нм, 200...300 с / 20 с пружина SF24A-V-ST (•) (•)
Питание
24 В~/=
Интегрированый датчик (для сети )
Управление
0/2…10 В
По контактам (CAV )•
MP-Bus®
Управление
Сервисный разъем
Датчики давленияТип
0…100 Па, статический VFP-100
0…300 Па, статический VFP-300
0…600 Па, статический VFP-600
0…600 Па, динамический VFD3    •
Аксессуары / Тип
Комнатный тем пературный к -р / CR24..
Оптимизатор вентиля тора / COU24-A-MP
MP шлюзы / UK24BAC, UK24EIB, UK24LON, UK24MOD
PC-Tool / VRP-M Tool
Настройщик / ZTH-GEN

Решения для комнатной вентиляции включая охранную функцию, в зданиях торгового и промышленного назначения

Решения для комнатной вентиляции включая охранную функцию, в зданиях торгового и промышленного назначения



 VAV-UniversalVRD3VRPVRP-STP
ПрименениеКомфортПромыш-ленностьКомфортПромыш-ленностьКомфортПромыш-ленность
VAV / CA V управление  •
Давление в п омещении / воздуховоде          •
ПриводыТип
5 Нм, 150 с LM24A-V
10 Нм, 150 с NM24A-V
20 Нм, 150 с SM24A-V
4 Нм, 120 с /20 с пружина SM24A-V
20 Нм, 200...300 с /20 с пружина SF24A-V
Питание
24 В ~/=
Управление
0/2…10 В (*) (*) (*) (*)
По контактам (CAV)
Управление
Сервисный разъем
Датчики давленияТип
0...100 Па, статический VFP-100      •  •
0...300 Па, статический VFP-300      •  •
0…600Па, статический VFP-600    •  •
0...300 Па, интегрированный динамический
АксессуарыТип
Комнатный контроллер температуры CR24..
Настройщик ZTH-GEN

(*) только 2...10 В

ФункцияVAV-CompactVAV-Universal
LON типMOD типMP типVRP-M системное решениеУниверсальные
Датчики

LMV-D3LON NMV-D3LON

LMV-D3LON NMV-D3LON

LMV-D3LON
NMV-D3LON

Modbus RTU



LMV-D3-MOD NMV-D3-MOD

LMV-D3-MOD
NMV-D3-MOD

MP тип

 LMV-D3-MP NMV-D3-MP

LMV-D3-MP
NMV-D3-MP

LHV-D3-MP
LHV-D3-MP

VFP...

VFP...

VFD3

VFD3

VRD3

VRD3

VFP...

VFP...

Контроллеры

VRP-M

VRP-M

VRP VRP-STP

VRP
VRP-STP

Приводы

 LMQ24A-SRV-ST NMQ24A-SRV-ST NM24A-V-ST SF24A-V-ST с охранной функцией

LMQ24A-SRV-ST
NMQ24A-SRV-ST
NM24A-V-ST
SF24A-V-ST с охранной функцией

LF24-V с охранной функцией SF24A-V с охранной функцией

LF24-V с охранной функцией
SF24A-V с охранной функцией

LM24A-V NM24A-V SM24A-VLM24A-V
NM24A-V
SM24A-V

Сетевая интеграция В сети через MP шлюзы. В сети через MP шлюзы. LONWORKS®: UK24LON шлюз Konnex: UK24EIB шлюз Modbus RTU: UK24MOD шлюз BACnet: UK24BAC шлюз
Оптимизация вентилятора по MP-bus   Fan Optimiser COU24-A-MPFan Optimiser COU24-A-MP
Настройщик ZTH-GENZTH-GEN
Параметризация и программноеобеспечение  PC-Tool MFT-PPC-Tool MFT-P
Комнатный контроллер   CR24...CRA24..CR24...CRA24..
Позиционер   CRP24... CRP24...SG... SG...
