Модель электропривода Belimo CM24-SR-T-L управляет воздушными заслонками в системах кондиционирования и вентиляции зданий. Предназначается для заслонок не более 0,4 кв.м.

• Момент силы двигателя - 2 Нм
• Unomin - 24 В АС/DC, 50/60 Гц
• Управляющий сигнал - аналоговый сигнал 0-10 В
• Обратная связь  - 2-10 В

Модель электропривода Belimo CM24-SR-T-L управляет воздушными заслонками в системах кондиционирования и вентиляции зданий. Предназначается для заслонок не более 0,4 кв.м.

• Момент силы двигателя - 2 Нм
• Unomin - 24 В АС/DC, 50/60 Гц
• Управляющий сигнал - аналоговый сигнал 0-10 В
• Обратная связь  - 2-10 В

Технические характеристики



Технические данные
Unomin (напряжение)	24 В AC/DC 50/60 Гц
Интервал Unomin	19,2 - 28,8 В АС/DC
Мощность в процессе калибровки	2 ВА
Потребление мощностей	1 Вт - в процессе работы 0,5 Вт - вне работы
Подключение к источнику питания	С помощью клемм 4 х 1,5 мм2
Данные по функциональности
Момент силы двигателя (миним. значение)	2 Нм (при 24 В Ас/DC)
Управляющий сигнал Y	0 - 10 В DC, R на входе = 100 кОм
Интервал работы Y	2 - 10 В DC
Сигнал обратной связи U	2 - 10 В DC, Imax = 1 мА
Погрешность хода	Отклонение +/- 5%
Направление поворота привода	Против часовой стрелке при Y = 0
Управление приводом вручную	Есть. При помощи магнита, встроенного в индикатор позиции
Поворот привода	Угол не более 95°. С двух сторон ограничен упорами, с помощью которых настраивается
Время срабатывания на 90°	75 сек
Допустимый шумовой уровень	Не более 35 дБ
Индикатор позиции привода	Указатель механич. (снимается)
Данные по безопасности эксплуатации
Класс защиты от поражения током	3-й - экстра-низкие U
Протокол защиты корпуса	IP54 (от позиции привода не зависит)
Температурный режим эксплуатации	От -30°C до +50°C
Температурный режим хранения	От –40°C до +80°C
Влажность воздуха относ.	95%, без конденсации
Сервисная поддержка	Нет предусмотрена
Масса привода	160 грамм



Описание

Принцип работы

Управление электроприводом Belimo CM24-SR-T-L происходит при помощи управляющего аналогового сигнала в интервале постоянного тока от 0 до 10 В. Согласно посылаемому сигналу от контроллера, электропривод открывает заслонку до необходимого положения. Понять текущее положение электропривода можно определить по сигналу обратной связи U, т.е. измеряемому напряжению (0-100%). Сигнал U, кроме того, также может выступать в качестве управляющего для других электроприводов.

Принцип установки привода

Электропривод Belimo CM24-SR-T-L устанавливается на кран при помощи стандартного захвата (0,6-1,27 см), что упрощает установочный процесс. Для предотвращения произвольного поворота электропривода в базовую комплектацию входит специальный фиксатор.

Управление электроприводом вручную

Предусмотрена возможность управление электроприводом Belimo CM24-SR-T-L вручную при помощи магнита, интегрированного в индикатор позиции. Магнит позволяет вывести зубчатый редуктор из состояния зацепления на все время, пока он находится в специально отмеченной зоне на указателе позиций.

Надежность функционирования электропривода

В электроприводе Belimo CM24-SR-T-L обеспечивается высокая степень надежности функционирования и защиты от перегрузок за счет автоматической остановки сразу после прохождения финальных позиций. Концевые выключатели не требуются.

Базовое положение при начале эксплуатации

При подаче электропитания на привод Belimo CM24-SR-T-L (начало эксплуатации либо возобновление работы после плановых отключений) начинается процесс синхронизации, в ходе которого электропривод занимает свое базовое положение.

После этого положение электропривода задается контроллером с помощью управляющего сигнала.

Для уточнения стоимости электропривода Belimo CM24-SR-T-L, а также оформления заказа на покупку устройства звоните по телефону 8 (499) 201-22-47

Предоставление оптовых цен на большие партии электропривода Belimo CM24-SR-T-L и скидки обсуждаются в индивидуальном порядке.

Гарантийный срок на электропривод Belimo CM24-SR-T-L действует в течение 5 лет с момента приобретения устройства. Технический паспорт и сертификат соответствия прилагаются к электроприводу.

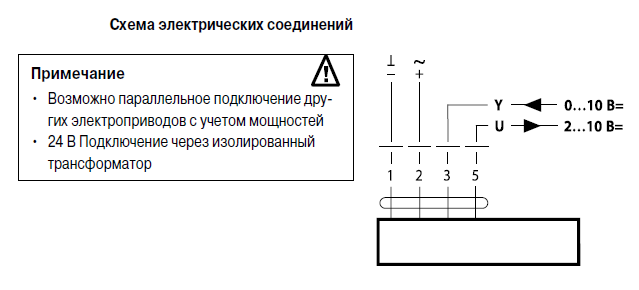

Электрическое подключение

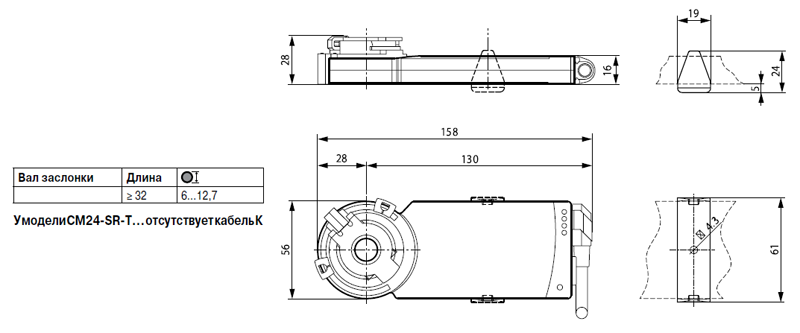

Габаритные размеры
