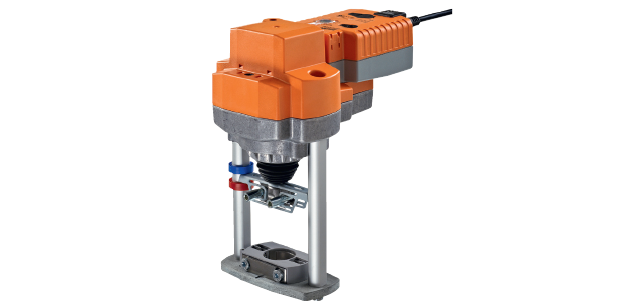

Привод бренда Belimo AVK24ALON предназначается для монтажа на двух и трехходовые клапаны. Устройство оборудовано встроенным конденсатором, который обеспечивает аварийное срабатывание.

• Рабочее усилие мотора – 2000 Н
• Unomin – 24 V АС/DC
• Номинал. ход штока - 3.2 см
• Оборудован температурным регулятором
• Функция преобразования обратного сигнала

Привод бренда Belimo AVK24ALON предназначается для монтажа на двух и трехходовые клапаны. Устройство оборудовано встроенным конденсатором, который обеспечивает аварийное срабатывание.

• Рабочее усилие мотора – 2000 Н
• Unomin – 24 V АС/DC
• Номинал. ход штока - 3.2 см
• Оборудован температурным регулятором
• Функция преобразования обратного сигнала

Технические характеристики



Характеристики
Umin	24 V AC/DC, частота электрического тока 50/60 Гц
Диапазон Umin	мин. 19,2 V макс. 28,8 V AC / мин. 21,6 макс. 28,8 V DC
Потребление мощности	9,5 ВА – в процессе калибровки 5 Вт – работа 2 Вт – хранение
Соединение с током	Кабель, 100 см, 6*0,75 мм2
Процессор типа	Neuron 3150
Трансивер типа	FTT-10A
Функционал
Рабочее усилие мотора	2000 Н
Обратный контакт	мин. 2 макс. 10 V, Imax соответствует 0,5 мА
Обратный контакт (персональные настройки)	мин. 0,5 макс. 8 V на старте, мин. 2,5 макс. 10 V
Регулировка аварийной позиции	мин. 0 макс. 100% посредством ручки
Ошибка хода	не более 5%
Режим ручного управления	Да
Номинал. ход штока	3.2 см
Продолжительность срабатывания мотора (стартовые настройки)	2.5 мин, ход 3,2 см
Продолжительность срабатывания мотора (персональные настройки)	мин. 1,5 макс. 2,5 мин
Продолжительность срабатывания в аварийном состоянии	35 сек, при ходе 3,2 см
Адаптация хода	Вручную
Шум	не более 60 дБ
Индикатор положения	Механический
Защита
Класс	Третий для низких U
Протокол согласно	IP54
ЭМС	Директива по 2014/30/EU
Импульс Umin	0.8 кВ
t среды, работа	мин. 0°C макс. +50°C
t среды, хранение	мин. –40°C макс. +80°C
Влажность среды	95%, нет конденсации
Обслуживание	Нет
Масса	4600 г



Описание

Функционирование

Привод электрический Belimo AVK24ALON оборудован интерфейсом LONWORKS®, посредством которого возможно соединение с сетью LON для регулирования при помощи трансивера FTT-10A. При прекращении подачи тока включается аварийный режим: конденсатор перемещает клапан в охранное положение.

Подготовка к эксплуатации

Перед использованием следует зарядить конденсатор, которым оборудован привод. Продолжительность зарядки зависит от срока, который привод был отключен.

Преобразование обратного сигнала

К устройству могут быть подключены преобразующие сигнал датчика, которые способны  передать сигнал в необходимом формате в LONWORKS®.

Параметризация

Привод возможно настроить вручную (скорость реагирования, угол вращение и прочие).

Процедура установки

Установка Belimo AVK24ALON осуществляется на клапан реализуется посредством губок оборудованных зажимами. После установки привод способен поворачиваться на шейке седельного клапана на 360°.

Для уточнения цены и заказа электропривода Belimo AVK24ALON Вы можете звонить по телефону 8 (499) 201-22-47.

Оптовые цены и предоставление скидок на устройство Belimo AVK24ALON обсуждаются индивидуально.

Гарантия на электропривод Belimo AVK24ALON – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

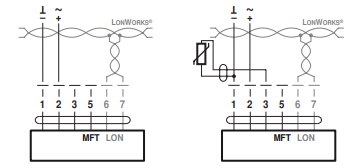

Электрическое подключение

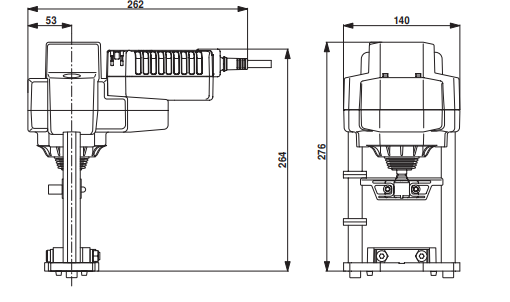

Габаритные размеры
