Тип шарового перекидного крана Belimo R3025-BL2 применяется в системах, связанных с отоплением, вентиляцией и кондиционированием зданий и помещений. Необходим для плавной регулировки водного потока в контурах открытого и закрытого типов. 3-х ходовой.

• Диаметр крана – 25 мм
• Класс А герметичности
• Пропускная способность – макс. 10 куб.метров/час

Тип шарового перекидного крана Belimo R3025-BL2 применяется в системах, связанных с отоплением, вентиляцией и кондиционированием зданий и помещений. Необходим для плавной регулировки водного потока в контурах открытого и закрытого типов. 3-х ходовой.

• Диаметр крана – 25 мм
• Класс А герметичности
• Пропускная способность – макс. 10 куб.метров/час

Технические характеристики



Характеристики:
Необходимая рабочая среда	Вода: холодная/горячая Допустимая температура: -10°С … + 100°С Водные растворы гликолей Максимальное содержание гликоля - 50%
Ps (давление номин.), kPa	Ps = 1600
ΔPs (давление запир.), kPa	ΔPs = 500
ΔPmax (давление дифференц.), kPa	ΔPmax = 350 (обычный режим работы) ΔPmax = 200 (бесшумный режим работы)
Пропускная способность крана, м3/ч	Kvs max = 10
Класс герметичности	А, полностью герметичен (регулир-й канал)
Тип присоединения к трубе	С помощью внутренней резьбы на кране
Поворот крана	Макс. угол = 90 ° (интервал для нормальной работы - 15-90 ° )
Установочное положение	От горизонтального до вертикального. Положение установки определяется по отношению к штоку
Тех. поддержка	Не предусмотрена
Использованные материалы:
- Тело (штампованное), конус, шток	Латунь с никелевым покрытием
- Уплотнение (шток)	Уплотнительное кольцо EPDM
- Уплотнение (шар)	Уплотнительное тефлоновое кольцо (PTFE; DN 20 Viton)



Описание

Принцип действия

Приведение в работающее состояние и управление клапаном Belimo R3025-BL2, регулирующим воду, осуществляет электрический привод. За открытие/закрытие крана отвечает специальное регулирующее устройство в конструкции – шар, поворачивающийся в нужное положение согласно выданной приводом команде. Для открытия кран поворачивается в направлении против часовой стрелки, для закрытия – по часовой стрелке. Поворотные приводы, используемые для данной модели крана, управляются либо через стандартный сигнал 0-10 В, либо через импульсный по трехпозицонной схеме. Управляющие сигналы посылает контроллер.

Важно! Выбор типа электропривода должен основываться на параметрах муфты перекидного крана Belimo R3025-BL2.

Характеристика потока воды

Корректирующий диск, встроенной внутрь крана Belimo типа R3025-BL2, при прохождении потока воды обеспечивает его равнопроцентную характеристику.

Гарантия на изделие

На все шаровые краны Belimo R3025-BL2 распространяется гарантия 5 лет со дня покупки. К изделию обязательно прилагается технический паспорт и сертификат соответствия стандартам качества.

Уточняйте подробную информацию по изделию и его стоимость по телефону 8 (499) 201-22-47. Скидки и цены для оптовых заказов обсуждаются в индивидуальном порядке с нашими менеджерами.

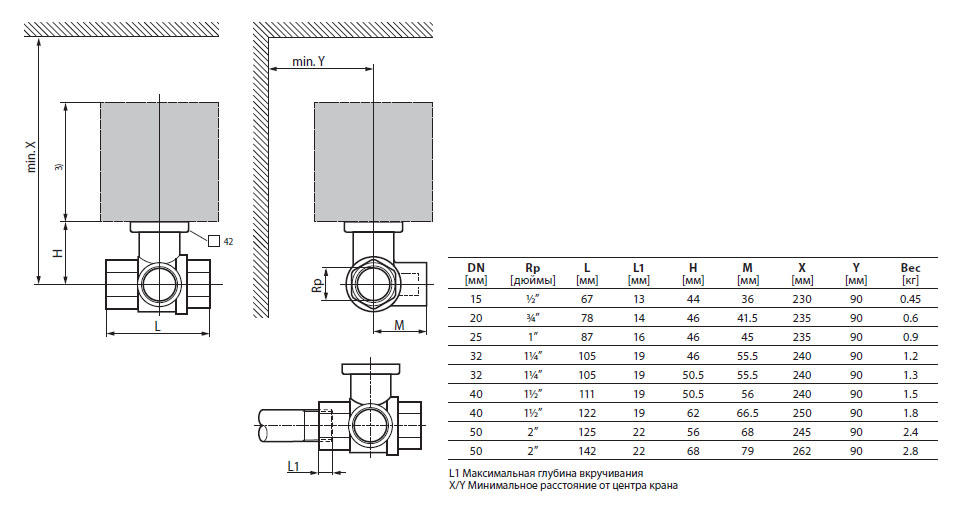

Габаритные размеры
