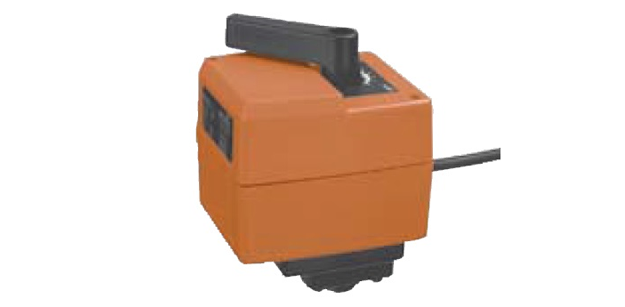

Привод предназначен для монтажа на кран шарового типа, IP40.

• Электроприводы плавного управления (24 V~/=)
• Регулирование от 0 до 10 V=
• Продолжительность вращения 35 секунд
• Регулируемый диапазон эксплуатации
• Предостережение от блокировки ротора.
• Нет принудительной синхронизации при отключении от сети.

 Привод предназначен для монтажа на кран шарового типа, IP40.

• Электроприводы плавного управления (24 V~/=)
• Регулирование от 0 до 10 V=
• Продолжительность вращения 35 секунд
• Регулируемый диапазон эксплуатации
• Предостережение от блокировки ротора.
• Нет принудительной синхронизации при отключении от сети.



Технические характеристики

Номин. U	24 V~ 50/60 Гц, 24 V=
Диапазон U питания	от 19,2 до 28,8 V~, от 21,6 до 28,8 V=
Мощность расчётная	4 ВА 3 ВА
Мощность, потребление	2,5 W 1,5 W
Кабельное подключение	100 см, 4*0.75 mm2
Регулирование	от 0 до 10 V= при сопротивлении 100 kΩ
Диапазон эксплуатации	от 2 до 10 V= для угла от  0 до 100% (15...90°)
Позиция обратного контакта	от 0 до 10 V= (максимум 1 мА) для угла от 0 до 100%
Равномерность хода	± 5%
Управление вручную	Переключатель
Момент вращения	Минимум 10 Нм Минимум 5 Нм
Продолжительность вращения	35 cекунд
Шум	Максимум 50 дБ (A) Максимум 35 дБ
Индикатор позиции	Пластина со шкалой от 0 до 1
Защита	3 класс, низкое U
Степень	IP 40
Т эксплуатации	от 0 до +50 °C
Т хранения	от –30 до +80 °C
Влажность	Соответствует EN 60730-1
Электромагнитная совместимость	Соответствует 89/336/EEC по СЕ
Ремонт	Нет необходимости
Масса	500 гр



Описание

Назначение
Приведение в активное состояние крана шарового типа.

Работа
Управление устройством осуществляется посредством сигнала в диапазоне от  0 до 10 V=. При отключении от сети, стартует процесс синхронизации. Устройство на максимальной скорости перемещается в позицию "Закрыто", в этот момент реализуется синхронизация.

Монтаж
Монтаж устройства происходит на кран посредством винта, что позволяет использовать привод без применения специальных инструментов. Шаг при монтаже относительно к крану -  90°.

Защита от перегрузки

Электропривод автоматически останавливается при достижении установленных позиций, что защищает его от перегрузки.

Управление вручную

Привод оборудован рычагом, который позволяет управлять им вручную. Управление может быть временны (при нажатии на рычаг) или постоянным (при переустановке переключателя).

Купить привод БЕЛИМО HRY24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО HRY24-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO HRY24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

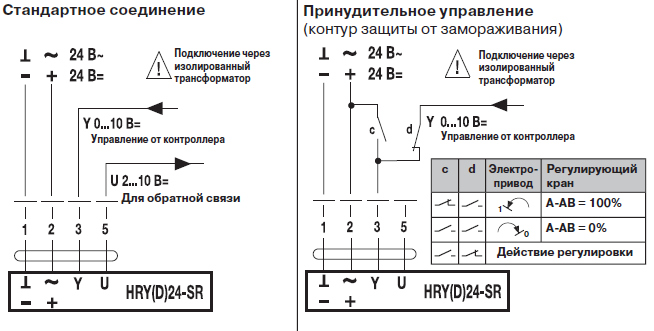

Электрическое подключение

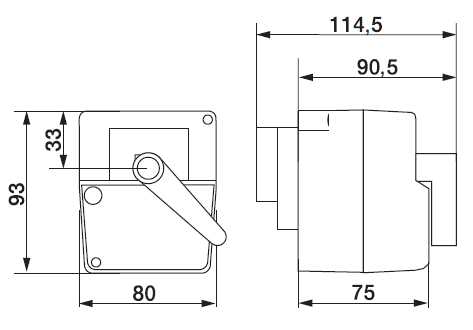

Габаритные размеры
