Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление: 0…10 В=
• Нормально открыт (NO)

Привод c возвратной пружиной для установки на шаровой кран, IP 42.

• Крутящий момент 2 Нм
• Номинальное напряжение 24 В ~/=
• Управление: 0…10 В=
• Нормально открыт (NO)



Технические характеристики

Поворотный электропривод BELIMO TRF24-SR-O с функцией аварийного управления для шаровых кранов.

Номинальное напряжение	24 В ~/= 50/60 Гц
Диапазон номинального напряжения	19,2…28,8 В ~ 21,6…28,8 В =
Расчетная мощность	4 ВА
Потребляемая мощность: - во время вращения - в состоянии покоя	2,5 Вт 1,5 Вт
Соединение: Кабель:	1 м , 4 х 0,75 мм2
Крутящий момент : - двигатель - пружина	Мин. 2 Нм при номинальном напряжении Мин. 2 Нм
Направление вращения: - двигатель - TRF24-SR - TRF24-SR-O	Настраивается переключателем Отключен: Кран закрыт (А – АВ = 0%) Отключен: Кран открыт (А – АВ = 100%)
Угол поворота	Макс. 95°
Ручное управление	Нет
Время поворота: - двигатель - пружина	90 с / 90° ‹25 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума: - двигатель - пружина	Макс. 35 дБ ≈ 62 дБ
Индикация положения	Механический указатель
Класс защиты	III для низких напряжений
Степень защиты корпуса	IP42 в любом положении установки
Температура окружающей среды	–30…+50° С
Температура переносимой среды	+5…+120° С (шаровой кран)
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	≈ 600 г



Описание

Применение

Поворотный электропривод Белимо TRF24-SR-O приведение в действие запорных шаровых кранов.

Принцип действия

Привод для клапанов BELIMO TRF24-SR-O Управление приводом осуществляется стандартным сигналом 0…10 В=. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает кран в исходное положение.

Простая установка непосредственно

Простая прямая установка Belimo TRF24-SR-O поворотный привод Белимо на шаровой кран при помощи всего одного винта. Монтажная ориентация по отношению к шаровому крану может выбираться с шагом 90 °.

Высокая функциональная надежность

Привод TRF24-SR-O защищен от перегрузок является, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО TRF24-SR-O а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО TRF24-SR-O мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO TRF24-SR-O распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

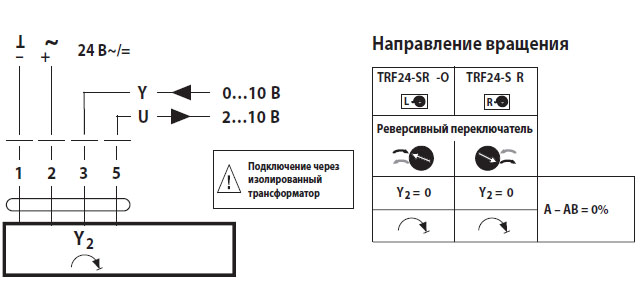

Электрическое подключение

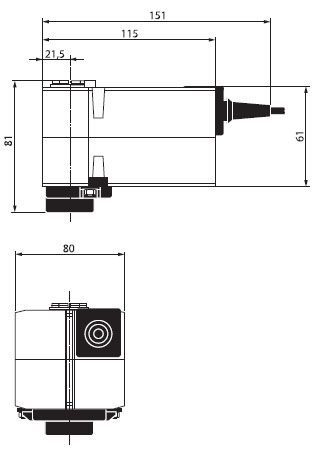

Габаритные размеры
