Привод BELIMO NRQ24A-SZ

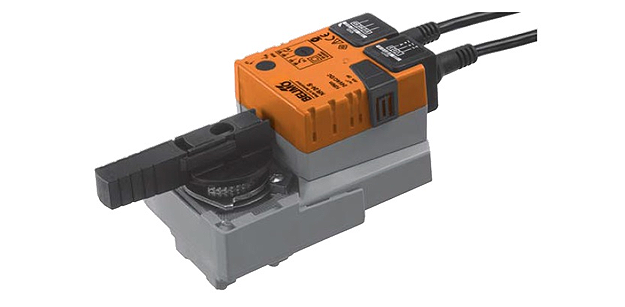

Привод для установки на 2-ходовые регулирующие шаровые краны, независимые от изменения давления NRQ24A-SZ

Поворотный электрический привод Belimo NRQ24A-SZ предназначен для регулирования работы 2- и 3-ходовых кранов в системах отопления, а также обработки воздуха.

  • Вращательный момент - 8 Нм
  • 24 В АС/DC (напряжения номин-е)
  • Управляющий сигнал - аналоговый 0(2)-10 В
  • Измеряемое напряжение (обра-я связь) - 2-10 В

Поворотный электрический привод Belimo NRQ24A-SZ предназначен для регулирования работы 2- и 3-ходовых кранов в системах отопления, а также обработки воздуха.

  • Вращательный момент - 8 Нм
  • 24 В АС/DC (напряжения номин-е)
  • Управляющий сигнал - аналоговый 0(2)-10 В
  • Измеряемое напряжение (обра-я связь) - 2-10 В

Технические характеристики



Электро-параметры
Напряжение (U) 24 В АС/DC; 50/60 Гц
Интервал напряжения 19,2 - 28,8 В AC / 21,6 - 28,8 В DC
Потребление N

18 ВА - расчетный параметр (Imax = 20 А, 5 мс)

12 Вт - в процессе работы

1,5 Вт - вне работы

Подключение к источнику питания С помощью кабеля, 100 см , 4 х 0,75 мм²
Подключение нескольких приводов Предусмотрено, учитываются мощности
Функциональность
Вращательный момент 8 Нм, при U номинальном
Сигнал управления Y 0 - 10 В, R на входе = 100 кОм / Интервал работы 0,5 - 10 В
Сигнал обратной связи U 0,5 - 10 В, Imax = 0,5 мА
Погрешность хода +/- 5%
Управление вручную Возможно. Активируется нажатием самовозвратной кнопки
Допустимое вращение Максим. угол 90º, настраивается посредством концевых механических упоров
Продолжительность работы (поворот на 90º) 9 с
Автоматическая настройка интервала работы Y  и сигнала U (при превышении угла вращения) Вручную, нужно нажать кнопку ADAPTION на корпусе
Управление в принудительном порядке 100 % - позиция max
50 % - промежуточная позиция
0 % - позиция min
Максимальный шум двигателя 52 дБ
Контроль позиций Съемный индикатор (механический)
Безопасность эксплуатации
Защита от поражения током III - только низкие напряжения
Защита корпуса По протоколу IP54(от позиции установки не зависит)
Окружающая t среды при работе

От -30ºС до +40ºС (+50ºС по запросу у производителя)

t хранения привода От -40ºС до +80ºС
Влажность окружающей среды 95%, не конденсируется
Сервисное обслуживание Не предусмотрено
Вес устройства 1,8 кг



Описание

Действие и принцип управления приводом

Для управления электроприводом Belimo NRQ24A-SZ применяется стандартный аналоговый сигнал (0-10 В). На основании посланного контроллером сигнала привод принимает необходимое положение. С помощью измеряемого давления (сигнал обратной связи), можно узнать, в каком положении привод находится в данный момент. Кроме того, U сигнал может быть управляющим для других приводов.

Монтаж привода на шаровой кран

Привод Belimo NRQ24A-SZ монтируется на шаровой кран за счет винта, встроенного в индикатор позиций. Установочное положение по отношению к крану выбирается с шагом в 90°.

Управление приводом вручную

Предусмотрено управление электроприводом Belimo NRQ24A-SZ вручную. Для активации режима нажать самовозвратную кнопку, расположенную на корпусе. После этого зубчатый редуктор привода будет выведен из зацепления.

Сигнал U5 - обратная связь

В электропривод Belimo NRQ24A-SZ встроено специальное кольцом, которое ограничивает максимальный угол поворота до 90°, вместо 95°. При этом когда кран закрыт, сигнал обратной связи U5 будет равен примерно 0,3 В.

Высокая степень надежности при работе

Электропривод Belimo NRQ24A-SZ надежно защищен от перегрузки в процессе работы благодаря автоматической остановке сразу, как только будут пройдены финальные позиции. Концевые выключатели не требуются.

Базовая позиция

При 1-й подаче напряжения на электропривод Belimo NRQ24A-SZ (при начале эксплуатации/выходе из ручного управления), привод перемещается в базовую позицию согласно заводским настройкам. Затем позиция привода определяется на основании управляющего сигнала.

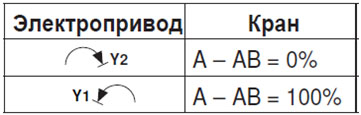

Заводская настройка: Y2 NRQ24A-SZ

Чтобы узнать цену устройства и купить электропривод Belimo NRQ24A-SZ звоните по телефону 8 (499) 201-22-47.

Оптовые цены на большие партии заказа и предоставление скидок  на Belimo NRQ24A-SZ обсуждаются персонально.

Гарантия на электропривод Belimo NRQ24A-SZ - пять лет со дня приобретения. К устройству прилагаются технический паспорт и сертификат соответствия.

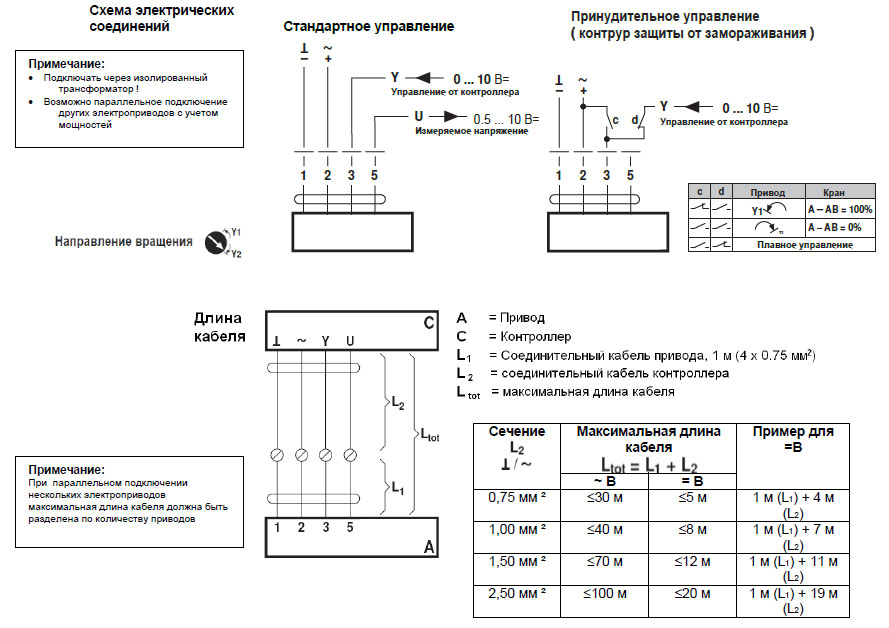

Электрическое подключение

Электрическое подключение NRQ24A-SZ

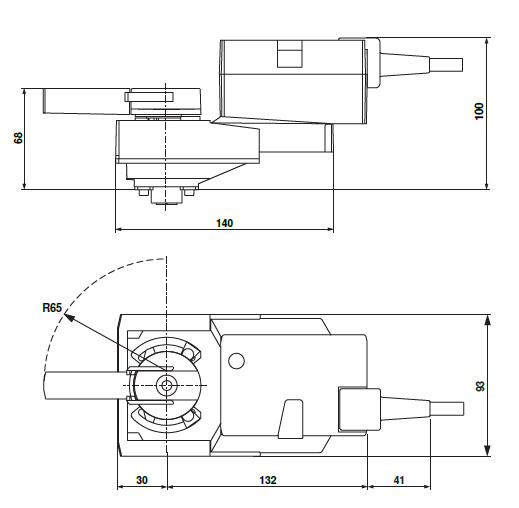

Габаритные размеры

Габаритные размеры NRQ24A-SZ

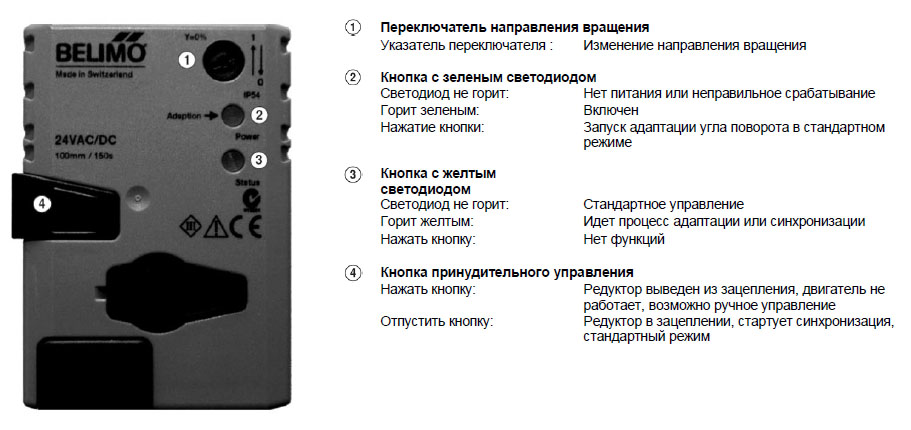

Управление и индикация

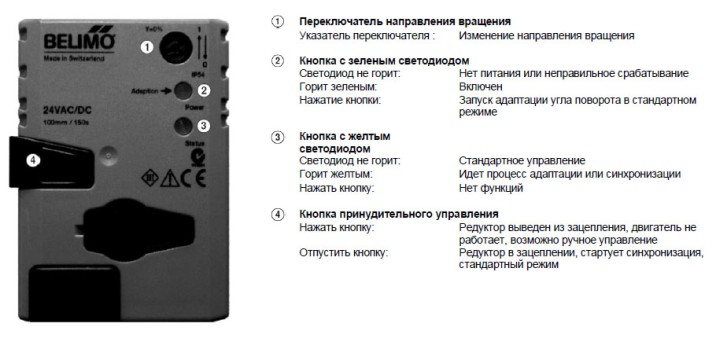

Управление и индикация NRQ24A-SZ

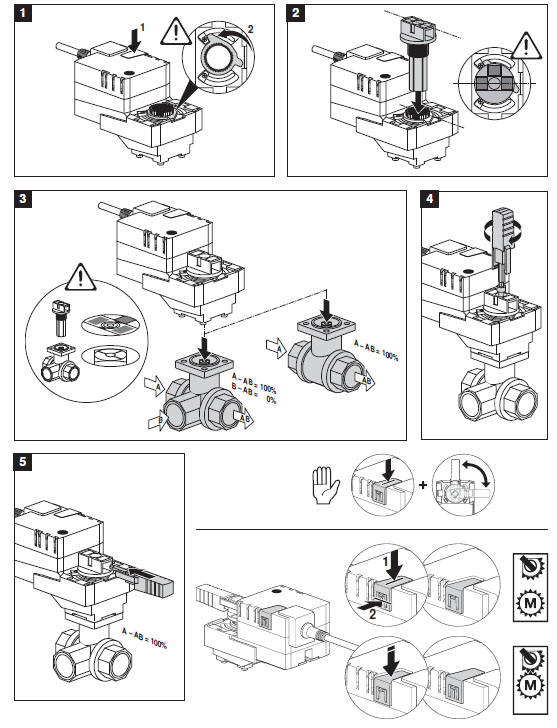

Установка

 Установка NRQ24A-SZ
