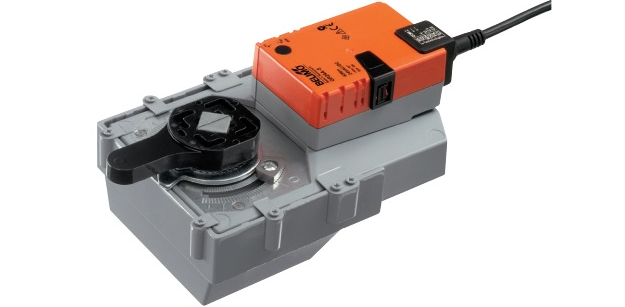

Привод BELIMO GR24A-SR-5

Привод для установки на 2-ходовые регулирующие шаровые краны DN65…DN150 GR24A-SR-5

Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В



Привод для установки на дисковый поворотный затвор, IP54.

  • Поворотный привод для дисковых затворов
  • Крутящий момент 40 Нм
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0) 2 ... 10 V
  • Обратная связь по положению DC 2 ... 10 В



Технические характеристики

Поворотный электропривод БЕЛИМО GR24A-SR-5 для шаровых кранов.

Elektrische Daten
Nennspannung AC/DC 24 V
Nennspannung Frequenz 50/60 Hz
Funktionsbereich AC 19.2...28.8 V / DC 19.2...28.8 V
Leistungsverbrauch Betrieb 4.5 W
Leistungsverbrauch Ruhestellung 1.5 W
Leistungsverbrauch Dimensionierung 6.5 VA
Anschluss Speisung / Steuerung Kabel 1 m, 4 x 0.75 mm²
Funktionsdaten
Drehmoment Motor min. 40 Nm
Stellsignal Y DC 0...10 V
Stellsignal Y Hinweis Eingangswiderstand 100 kΩ
Arbeitsbereich Y DC 2...10 V
Stellungsrückmeldung U DC 2...10 V
Stellungsrückmeldung U Hinweis max. 1 mA
Gleichlauf ±5%
Handverstellung Getriebeausrastung mit Drucktaste, arretierbar
Laufzeit Motor 150 s / 90°
Schallleistungspegel Motor max. 45 dB(A)
Stellungsanzeige mechanisch (integriert)
Sicherheit
Schutzklasse IEC/EN III Schutzkleinspannung
Schutzklasse UL UL Class 2 Supply
Schutzart IEC/EN IP54
Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2
EMV CE gemäss 2004/108/EG
Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14
Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02
Wirkungsweise Typ 1
Bemessungsstossspannung Speisung / Steuerung 0.8 kV
Verschmutzungsgrad der Umgebung 3
Umgebungstemperatur -30...50°C
Lagertemperatur -40...80°C
Umgebungsfeuchte 95% r.H., nicht kondensierend
Wartung wartungsfrei
Mechanische Daten
Flanschtyp ISO 5211 F05
Gewicht
Gewicht ca. 2.5 kg



Описание

Простая прямая установка

Поворотный электропривод BELIMO GR24A-SR-5 простая прямая установка на дисковую поворотную заслонку с установочным фланцем F05 (F07 для GR24A-7). Положение установки по отношению к поворотной заслонке может выбираться с шагом 90°.

Высокая функциональная надежность

Привод для клапанов BELIMO GR24A-SR-5 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Дисковая поворотная заслонка D6..

Электропривод GR24A-SR-5 устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F05, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 14 х 14 мм для соединения с поворотным электроприводом •Круглое отверстие d = 50 мм для монтажа с поворотной заслонкой

Belimo GR24A-SR-5 поворотный привод Белимо устанавливается на дисковые поворотные заслонки BELIMO D6... с установочным фланцем F07, а также на поворотные заслонки других производителей клапанов, соответствующих следующей спецификации:

  • Конец штока квадратного сечения 17х17 мм для соединения с поворотный электропривод БЕЛИМО GR24A-SR-5.
  • Круглое отверстие d = 70 мм для монтажа с поворотной заслонкой

Электрические аксессуары

  • Вспомогательный переключатель S…A, 1 или 2 полюс.
  • Потенциометр обратной связи Р…А: 140,500, 1000, 2800, 5000 или 10000 Ом



Купить привод БЕЛИМО GR24A-SR-5 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО GR24A-SR-5 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO GR24A-SR-5 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

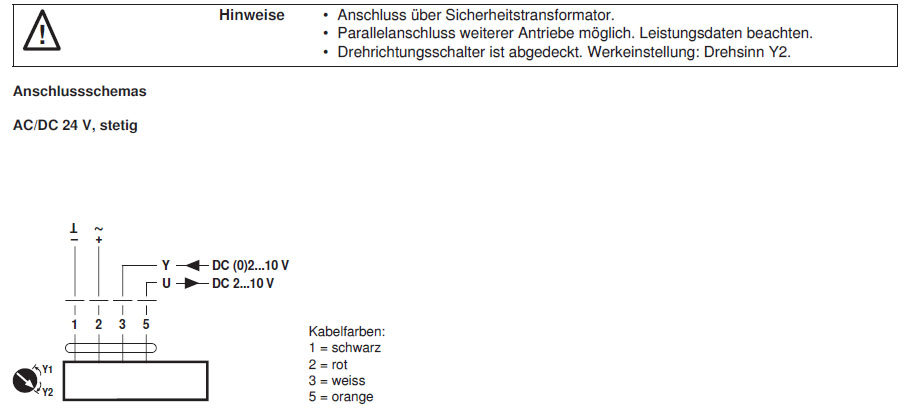

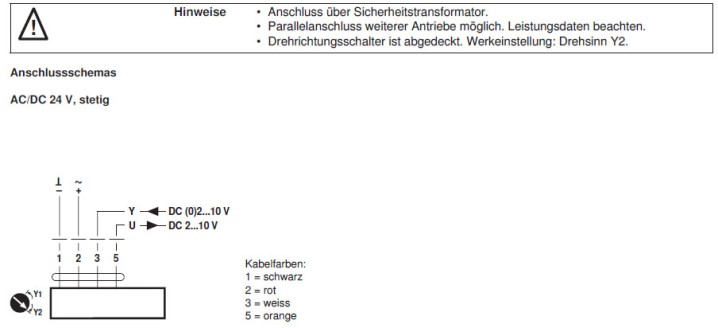

Электрическое подключение

 Электрическое подключение GR24A-SR-5

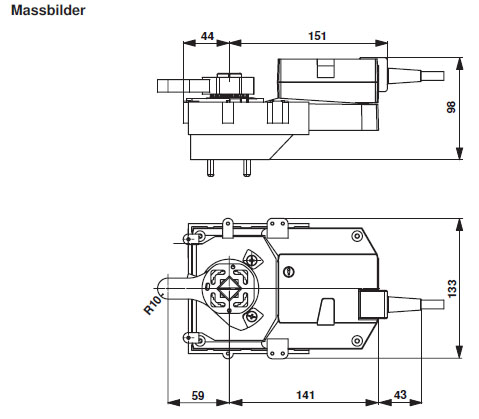

Габаритные размеры

Габаритные размеры GR24A-SR-5
