Зональный шаровой кран Belimo C215Q

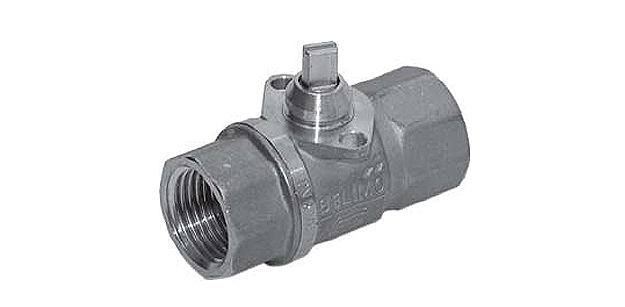

2-ходовый зональный кран C215Q

2-ходовый зональный шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для переключения воды и 2-позиционного управления в системах подготовки воздуха и отопления
  • Простой монтаж привода
  • Установка Kvs

2-ходовый зональный шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для переключения воды и 2-позиционного управления в системах подготовки воздуха и отопления
  • Простой монтаж привода
  • Установка Kvs

Технические характеристики

 2-ходовый зональный шаровой кран С215Q внутренняя резьба.

Функциональные данные
Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды 2… 90°С
Номинальное давление Ps 1600 кПа
Дифференциальное давление ΔPmax 280 кПа (50 кПа для бесшумной работы)
Запирающее давление ΔPs 350 кПа
Характеристика потока Равнопроцентная, оптимизирована в диапазоне открытия
Уровень утечки Класс А , герметичен
Установка расхода См. инструкцию по установке
Трубное присоединение Внутренняя резьба
Угол поворота 90 º (рабочий диапазон 15…90 º)
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Материалы
Тело клапана Латунь
Запирающий элемент Хромированная латунь
Шток Латунь
Уплотнение штока Кольцо EPDM
Уплотнение шара PTFE / Кольцо EPDM



Описание

Управление

Регулирующий клапан Belimo С215Q управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo С215Q открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Простая прямая установка

Привод монтируется на шаровой кран Belimo С215Q без применения каких-либо инструментов. Штифты на приводе должны точно совпадать с отверстиями на установочном фланце крана. Привод может устанавливаться в двух направлениях (с шагом 180º)

Направление потока

Направление потока муфта Belimo С215Q возможно в любую сторону.

Регулирующий клапан Белимо С215Q а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо С215Q мы обсуждаем индивидуально.

На Кран Белимо С215Q распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

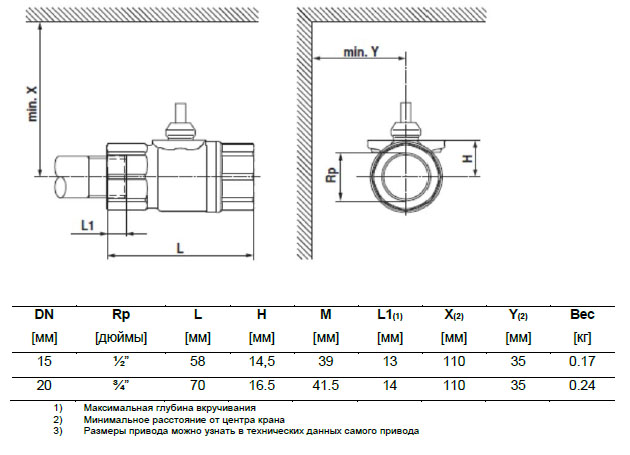

Габаритные размеры

 Габаритные размеры С215Q

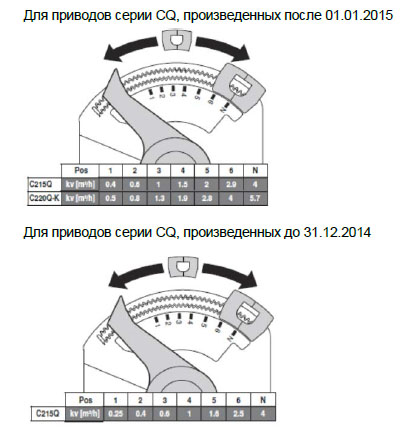

Особенности установки

Установка Kvs

Угол поворота привода может быть настроен с шагом 2.5°. Это используется для установки величины kv (максимальный расход крана). Отделить ограничитель и установить его в требуемое положение.

Особенности установки С215Q
