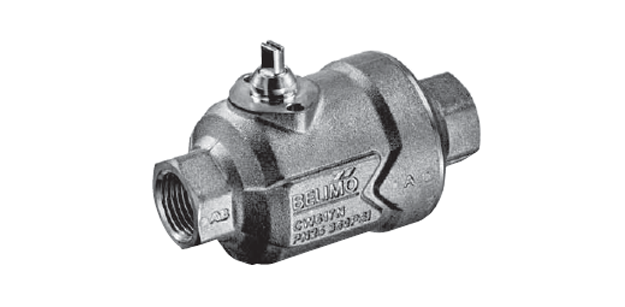

Зональный регулирующий шаровой кран BELIMO C220QP-F

Зональный регулирующий шаровой кран BELIMO C220QP-F

Зональный кран шарового типа Belimo C215QP-F, независимый от давления, используется для регулирования воды в открытых и закрытых контурах. Сферы применения – отопление и системы обработки воздуха в помещениях.

  • Двухходовой кран
  • Присоединение посредством резьбы изнутри
  • Условный внутренний диаметр (DN) - 2 см
  • Макс. поток при открытом кране (Vном) – 980 л/ч

Зональный кран шарового типа Belimo C215QP-F, независимый от давления, используется для регулирования воды в открытых и закрытых контурах. Сферы применения – отопление и системы обработки воздуха в помещениях.

  • Двухходовой кран
  • Присоединение посредством резьбы изнутри
  • Условный внутренний диаметр (DN) - 2 см
  • Макс. поток при открытом кране (Vном) – 980 л/ч

Технические характеристики

Технические параметры
Теплоноситель Вода (холодная/горячая), в т.ч. содержащая гликоль в соотношении не более 50 %
Температурный режим рабочей среды От 5 до 90° С
Допустимый диапазон P От 16 до 350 кПа, погрешность +/- 10%
Ps (номинал давление) 1600 кПа
ΔPs (запир давление) 700 кПа
Расходная харак-ка Равнопроцентная, с оптимизацией в зоне открытия
Допустимый уровень протечки Кран полностью герметичен
Способ присоединения к трубе Посредством резьбы (внутренней)
Допустимое вращение Угол - 90° / диапазон для работы от 15 до 90°
Установочное положение Возможны 2 варианты установки – вертикально либо горизонтально относительно штока
Поддержка тех. службы Нет
Материалы деталей крана
Корпус Латунный
Шток / элемент запирания Антикоррозионная сталь
Элемент уплотнения ЭПДМ (О-ring) – шток
ЭПДМ (О-ring), ПТФЭ - шар
Диафрагма ЭПДМ



Описание

Принцип управления

Управление краном Belimo C215QP-F осуществляется электроприводом поворотного типа за счет трехпозиционного или аналогового (диапазон от 0 до 10 В) сигналов. Привод вращает регулирующий элемент (шар) крана в необходимое положение в соответствии с управляющим сигналом. Кран открыт при повороте шара влево, против часовой стрелки; закрыт – при повороте в противоположную сторону.

Процесс монтажа

Электропривод монтируется на шаровой кран Belimo C215QP-F за счет штифтом, вставляющихся в отверстия на фланце крана без дополнительного оборудования. Возможна установка в двух положениях – горизонтальном либо вертикальном.

Расходная характеристика потока

В конструкции крана Belimo C215QP-F предусмотрен регулятор давления для сохранения постоянного расхода воды/гликолевого раствора в зоне перепада давлений. Клапан имеет авторитет равный 1 и не зависит от перепада давлений. Стабильное регулирование обеспечивается при любой позиции открытия крана, а расход теплоносителя не изменяется.

Возможность ограничения расхода

За счет встроенного ограничителя расхода в кране Belimo C215QP-F возможна настройка таким образом, чтобы определенное количество теплоносителя всегда проходило через теплообменник.

Для заказа шарового крана Belimo C215QP-F и уточнения стоимости Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и специальных цен на большие партии изделия обсуждаются индивидуально.

На шаровой кран Belimo C215QP-F предоставляется гарантия в течение 5 лет со дня покупки. К изделию прилагаются паспорт и сертификат соответствия.



Электрическое подключение





Габаритные размеры

Габаритные размеры C215QP-F
