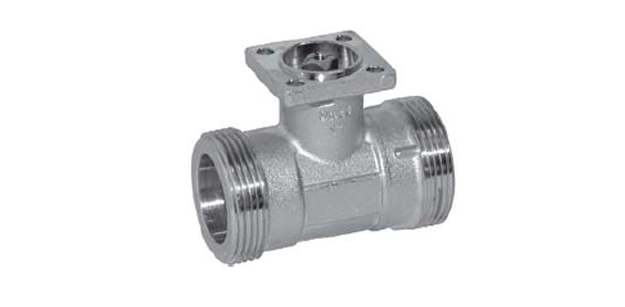

Запорный кран для систем отопления, кондиционирования и вентиляция Belimo R448. Осуществляет плавное регулирование потока рабочей среды. Применяется как в закрытых, так и открытых контурах. Двухходовой.

• Внутренний диаметр - 5 см
• Максим. пропускная возможность - 25 куб.м/ч
• 100% герметичность крана

Запорный кран для систем отопления, кондиционирования и вентиляция Belimo R448. Осуществляет плавное регулирование потока рабочей среды. Применяется как в закрытых, так и открытых контурах. Двухходовой.

• Внутренний диаметр - 5 см
• Максим. пропускная возможность - 25 куб.м/ч
• 100% герметичность крана



Технические характеристики

Технические характеристики
Рабочая среда	Вода и растворы гликоля (процентное соотношение макс. 50 на 50)
Температурный диапазон среды	От +5°С до +110°С
Давление дифферен. ΔPmax (стандартная работа)	1000 кПа
Давление дифферен. ΔPmax (бесшумная работа)	200 кПа
Давление запирания (ΔPs)	1400 кПа
Герметичность	Кран 100% герметичен
Тип соединения с трубой	Резьба с внешней стороны
Угол вращения крана	90° / диапазон работы 15…90°
Установка (по отношению ко штоку)	Горизонтальная либо вертикальная
Поддержка сервисной службы	Нет
Материалы деталей крана
Штампованный корпус крана	Латунь никелиров.
Конус/шток крана	Сталь антикорроз.
Элемент уплотнения (шток)	EPDM уплотнение (кольцо)
Элемент уплотнения (шар)	Viton и PTFE уплотнение (кольцо)



Описание

Принцип действия и управления

Для управления запорным шаровым краном Belimo R448 используются электроприводы поворотного типа. Контроллер посылает управляющие сигналы, в соответствии с которым электропривод перемещает шар внутри крана нужную позицию. В качестве управляющих сигналов могут выступать либо аналоговый сигнал в стандартном интервале 0-10 В DC, либо импульсный трехпозиционный сигнал. Для того, чтобы открыть кран, шар необходимо повернуть против часовой стрелки, для закрытия - в противоположном направлении.

Выбор электропривода

При выборе подходящей модели электропривода для управления краном Belimo R448 нужно ориентироваться на технические параметры крана (тип и размер муфты).

Расходная характеристика крана

В конструкцию запорного шарового крана Belimo R448 встроен диском для корректировки потока, который обеспечивает равнопроцентный расход рабочей среды на постоянной основе.

Вы можете узнать стоимость запорного шарового крана Belimo R448 и оформить заказ на изделие, позвонив по телефону 8 (499) 201-22-47.

Оптовые цены и скидки на запорный кран Belimo R448 предоставляются только после индивидуального обсуждения.

Гарантийный срок на запорный шаровой кран Belimo R448 - пять лет со дня покупки. К изделию в обязательном порядке прилагаются технический паспорт и сертификат соответствия.

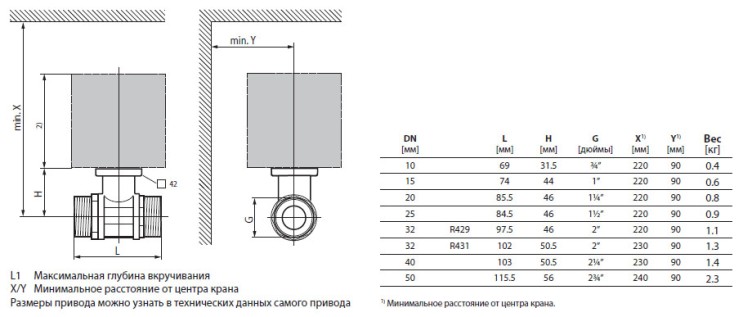

Габаритные размеры
