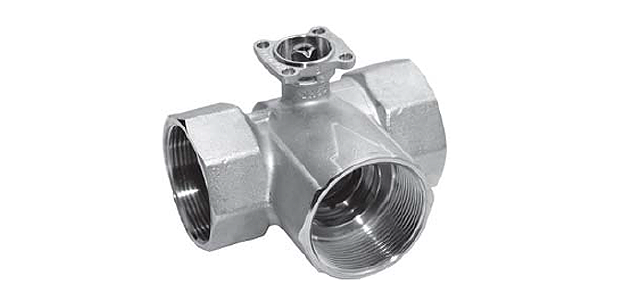

Кран для управления потоками воды, 3 хода.

• закрытые/открытые системы воды высоких и низких температур
• предназначен для мягкого управления потоками воды с отопительных системах
• герметичен
• Тип крана R3020-4-S2
• DN 20 [mm]
• Kvs максимум 4 м³/час

Кран для управления потоками воды, 3 хода.

• закрытые/открытые системы воды высоких и низких температур
• предназначен для мягкого управления потоками воды с отопительных системах
• герметичен
• Тип крана R3020-4-S2
• DN 20 [mm]
• Kvs максимум 4 м³/час



Технические характеристики

R3020-4-S2 Кран для управления потоками воды, 3 хода. внутренняя резьба.

Среда применения	вода высоких и низких температур (гликоля не больше 1/2)
Т среды	мин. -10 °С макс. +120°С
Ограничение	Ограничение температуры зависит от используемого привода
ΔPmax	350 кPa (200 кPa для эксплуатации без шума)
ΔPs	1400 кPa
Хар-ка потока	Управляющий канал А-АВ
Возможная утечка	Управляющий канал А-АВ : А, герметичность
Утечка, класс	I мин. 1 макс. 2% от Кvs, зависит от DN
Монтаж	Посредством резьбы (внутренней)
Угол вращения	90° (диапазон эксплуатации мин. 15 макс. 90° )
Позиция монтажа	Горизонт.-вертик
Ремонт	Не предусмотрен
Клапан, материал	Латунный
Конус и шток, материал	Стальной (нерж.)
Уплотнитель, шток	Кольцо/EPDM
Уплотнитель, кран	PTFE/Кольцо EPDM (DN 20 Viton)
Диск	Проход А-АВ: DN мин. 15 макс. 50 TEFZEL

Описание

Работа

Управление краном Belimo R3020-4-S2  реализуется посредством привода, который в свою очередь управляется сигналом в диапазоне от 0 до 10 V= или согласно трёх-позиционной схеме. Привод перемещает шар, расположенный в кране, в открытую/закрытую позицию. Открытие происходит при перемещении по часовой стрелке, а закрытие - против.

Поток

Кран оборудован диском, который обеспечивает равнопроцентную хар-ку потока.

Привод

Привод подбирается в соответствии с типом и размером муфты крана.

Регулирующий клапан Белимо R3020-4-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R3020-4-S2 мы обсуждаем индивидуально.

На Кран Белимо R3020-4-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

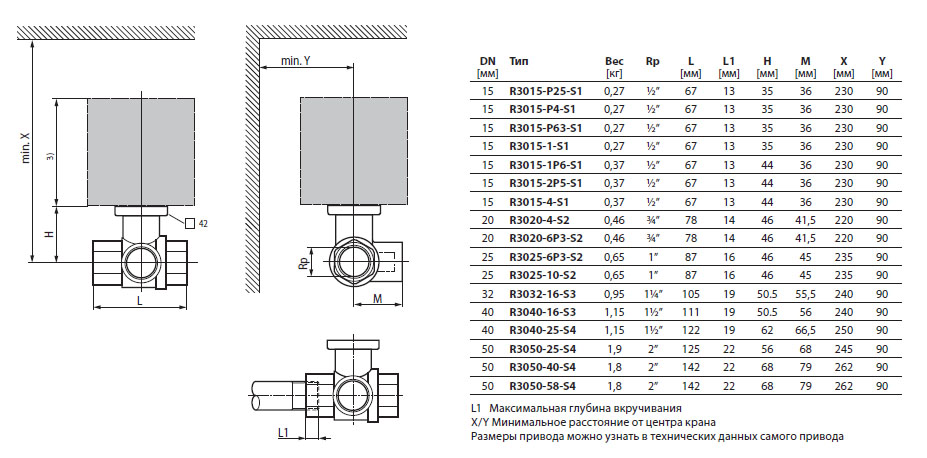

Габаритные размеры
