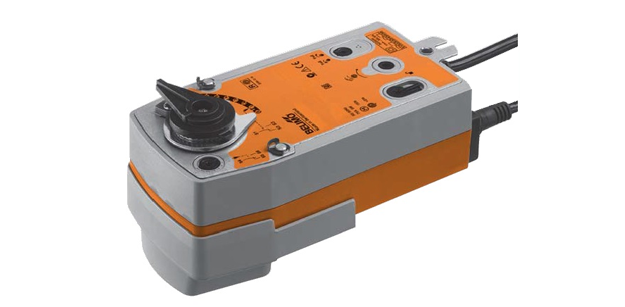

Поворотный электропривод Belimo SRF24A-SR регулирует работу двух- и трехходовых шаровых кранов. Функция управления в аварийных ситуациях. С возвратной пружиной.

• Момент силы двигателя – 20 Нм
• U_nom – 24 В
• Сигнал управления в интервале 0 – 10 В; обратная связь 2 – 10 В
• IP54; III класс защиты от тока

Поворотный электропривод Belimo SRF24A-SR регулирует работу двух- и трехходовых шаровых кранов. Функция управления в аварийных ситуациях. С возвратной пружиной.

• Момент силы двигателя – 20 Нм
• U_nom – 24 В
• Сигнал управления в интервале 0 – 10 В; обратная связь 2 – 10 В
• IP54; III класс защиты от тока

Технические характеристики

Unom / частота тока	24 В; 50/60 Гц
Интервал Unom	От 19,2 до 28,8 В~ / от 21,6 до 28,8 В=
Параметры мощностей	8,5 ВА – значение расчета 5,5 Вт – потребление в рабочем состоянии (при 20 Нм) 3 Вт – потребление в нерабочем состоянии
Присоединение к источнику питания	Кабельное, длина 100 см , 4×0,75 мм2
Одновременное подключение	Возможно, необходимо учитывать мощности
Момент силы двигателя / возвратной пружины	20 Нм (минимальное значение)
Принцип управления	Сигнал управления Y: от 0 до 10 В, R на входе равно 100 кОм Интервал работы Y: от 2 до 10 В Сигнал обратной связи U: от 2 до 10 В
Отклонение хода	+/- 5%
Вращение	Двигатель: реверсивное направление, переключатель Влево/Вправо Возвратная пружина: кран закрыт если обесточен НЗ
Управление вручную	Возможно. С помощью ручного ключа (поставляется в комплекте), опция блокирования в любом положении
Угол вращения	Уголmax ≤ 90°. Угол настраивается с помощью механических упоров
Период срабатывания	Двигатель: не более 1,5 мин при угле 90° Возвратная пружина: не более 20 с при t от -20°С до +50°С / max 1 мин при t -30°С
Допустимый шум при работе	Двигатель: не более 45 дБ Возвратная пружина: не более 62 дБ
Индикатор позиции	Механический указатель
Класс защиты от поражения током	III – низкие U
Защита корпуса	IP54
t внешней среды	От –30°С до +50°С
t рабочей среды	От +5°С до +120°С (в шаровом кране)
t хранения	От -40°С до +80°С
Относит. влажность воздуха	95%, без конденсации
Тех. поддержка	Не предусмотрена
Масса устройства	Около 2 кг



Описание

Принцип управления

Электропривод Belimo SRF24A-SR регулирует работу шаровых кранов посредством аналогово сигнала в интервале от 0 до 10 В. В соответствии с полученным сигналом привод поворачивает шар крана в необходимое положение и параллельно с этим взводит возвратную пружину. В случае аварийных ситуаций и отключения привода от электропитания пружина вернет кран в первоначальное положение.

Для ручного управления электроприводом Belimo SRF24A-SR в комплекте поставляется ручной ключ, который может блокировать привод в любой позиции. Блокировка снимается, как только возобновляется подача питания.

Процесс установки

Электропривод Belimo SRF24A-SR может монтироваться на кран в 2-х положениях: вертикальном либо горизонтальном (шаг 90°). Установка происходит с помощью винта.

Надежность функционирования

Для защиты электропривода Belimo SRF24A-SR от перегрузок реализована опция автоматического отключения после достижения финальных позиций.

Для уточнения информации и цены, а также заказа электропривода Belimo SRF24A-SR Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантия на электропривод Belimo SRF24A-SR – 5 лет со дня продажи. К устройству прилагаются технический паспорт и сертификат соответствия.

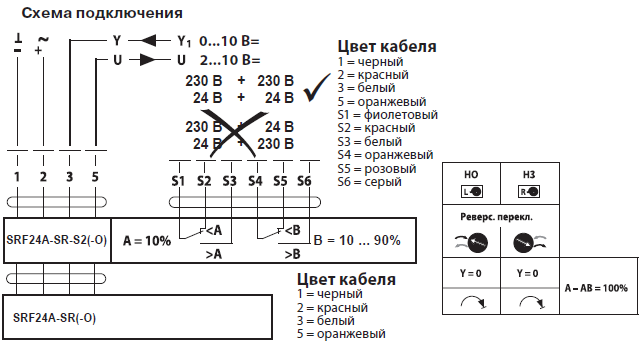

Электрическое подключение

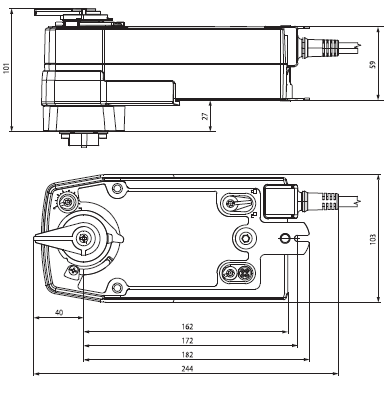

Габаритные размеры





Скачать PDF



Скачать PDF (587 Кбайт)

Сертификат BELIMO (775 Кбайт)
