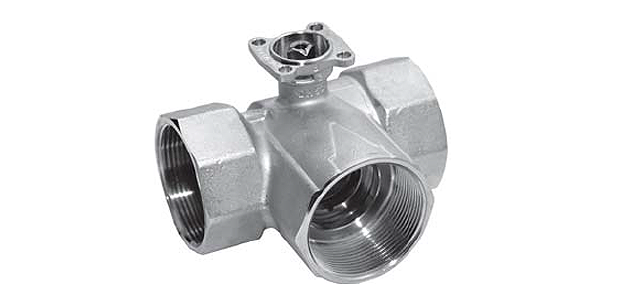

Кран шарового типа Belimo R3015-P63-S1 предназначен для регулировки воды в отоплении, а также для системы обработки воздуха в зданиях. Для открытых и закрытых контуров. 3-ходовой, с внутренней резьбой.

• Условный диаметр крана – 1,5 см, герметичный
• Макс. температура +120°
• Макс. пропускная способность – 0,63 куб.м/ч

Кран шарового типа Belimo R3015-P63-S1 предназначен для регулировки воды в отоплении, а также для системы обработки воздуха в зданиях. Для открытых и закрытых контуров. 3-ходовой, с внутренней резьбой.

• Условный диаметр крана – 1,5 см, герметичный
• Макс. температура +120°
• Макс. пропускная способность – 0,63 куб.м/ч

Технические характеристики



Теплоноситель	Вода (холод/горяч), в т.ч. с содержанием гликоля не более ½ раствора
Температурный режим	От –10°С до +120°С
Особые условия	Температурный режим зависит от модели привода и может корректироваться (см. технич. характеристики привода)
ΔPmax	350 kPa – стандартный режим 200 kPa – бесшумный режим
ΔPs	1400 kPa
Расходная характ-ка в канале А-АВ	Равнопроцентная
Герметичность канала А-АВ	Полная (класс А)
Герметичность канала В-АВ	Max утечка – 1-2% от значения пропуск. способности
Соединение с трубой	С помощью резьбы (внутренней)
Вращение	Канал А-АВ: угол 90° / диапазон работы 15-90° Канал В-АВ: угол 90° / диапазон работы 15-70°
Монтажное положение привода	Привод устанавливается относительно штока вертикально либо горизонтально
Предусмотренное обслуживание	Нет
Корпус крана	Штамповка из никелир. латуни
Конус / шток	Антикорроз. сталь
Уплотнитель штока / шара	ЭПДМ (O-ring) / ЭПДМ (O-ring), ПТФЭ
Диск для корректировки потока	Тефзел

Описание

Принцип управления

Для управления шаровым краном Belimo R3015-P63-S1 применяются электроприводы поворотного тип (конкретная модель привода выбирается, исходя из параметров крана). Для открытия/закрытия крана привод вращает регулирующий элемент (шар) в заданную позицию в соответствии с управляющих сигналов. Используются 2 вида сигналов: импульсный 3-позиционный или аналоговый в стандартном диапазоне 0-10 В. Для открытия крана шар поворачивается влево (по часовой стрелке), для закрытия – в противоположном направлении.

Расходная характеристика крана

Благодаря конструкции крана Belimo R3015-P63-S1 с корректирующим диском постоянно сохраняется равнопроцентная расходная характеристика.

Для уточнения цены крана Belimo R3015-P63-S1 и оформления заказа звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

На шаровой кран Belimo R3015-P63-S1 действует гарантия 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

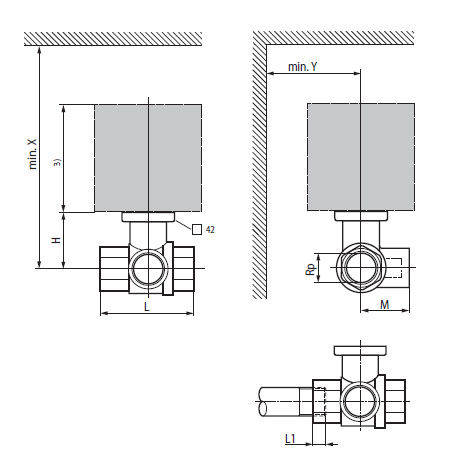

Габаритные размеры
