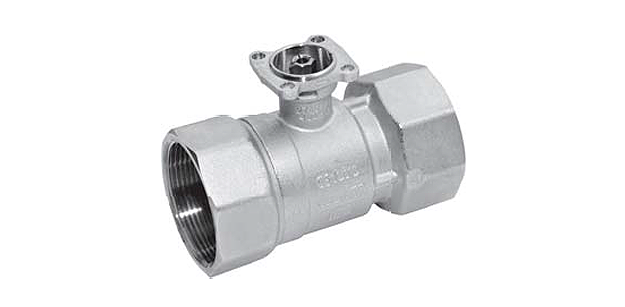

Шаровой кран Belimo R2015-P63-S1, регулирующий водный поток в отопительных системах, а также в системах обработки воздуха в помещениях. Для контуров закрытого и открытого типов. Двухходовой, с фланцевым присоединением.

• Внутренний диаметр – 15 мм
• Полная герметичность (А)
• Максимальная пропускная возможность – 0,63 м³/ч

Шаровой кран Belimo R2015-P63-S1, регулирующий водный поток в отопительных системах, а также в системах обработки воздуха в помещениях. Для контуров закрытого и открытого типов. Двухходовой, с фланцевым присоединением.

• Внутренний диаметр – 15 мм
• Полная герметичность (А)
• Максимальная пропускная возможность – 0,63 м³/ч

Технические характеристики



Необходимая среда для работы	Вода (холод/горяч); водно-гликолевые растворы в соотношении не более 50х50
Температурный режим среды*	От –10°С до +120°С
*Ограничения	Температурный режим может быть скорректирован, исходя из модели установленного привода (см. подробнее технические характеристики привода)
ΔPmax, kPa	350 – стандартный режим работы 200 – режим работы без шума
ΔPs, kPa	1400
Расходная харак-ка крана в канале А-АВ	Равнопроцентная
Герметичность	Полная, класс А
Присоединение к трубе	Посредством резьбы (внутренней)
Поворот максимальный	Угол ≤ 90° / 15-90° - интервал для работы
Установочная позиция	Позиция установки определяется по отношению ко штоку крана. 2 варианта – вертикально/горизонтально
Поддержка	Не нужна
Материалы деталей крана
Корпус (штамповка)	Латунь с никелевым покрытием
Конус / шток	Сталь с антикоррозионным покрытием
Элемент уплотнения: Шток Шар	ЭПДМ (O-ring) ЭПДМ (O-ring), ПТФЭ
Диск корректировки потока	ТЕФЗЕЛ



Описание

Принцип управления

Управление шаровым краном Belimo R2015-P63-S1 осуществляется посредством электропривода поворотного типа. При выборе привода важно учитывать характеристики крана и его муфты.

Шар в кране Belimo R2015-P63-S1, выполняющий роль регулирующего элемента, поворачивается электроприводом в необходимое положение в соответствии с посылаемом сигналом. В поворотных приводах, устанавливаемых на данный тип крана, используются 2 вида управляющих сигналов – трехпозиционные либо аналоговые в стандартном диапазоне от 0 до 10 В.

Открытие крана осуществляется вращением шара влево (против часовой стрелки), закрытие – вращением в противоположную сторону.

Расходная характеристика крана

Благодаря корректирующему диску в конструкции шарового крана Belimo R2015-P63-S1 поддерживается равнопроцентная характеристика расхода воды.

Для уточнения стоимости крана Belimo R2015-P63-S1 и заказа изделия звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен возможно только после индивидуального обсуждения.

На кран Belimo R2015-P63-S1 распространяется 5-летняя гарантия с момента покупки. К изделию также прилагаются паспорт и сертификат соответствия.

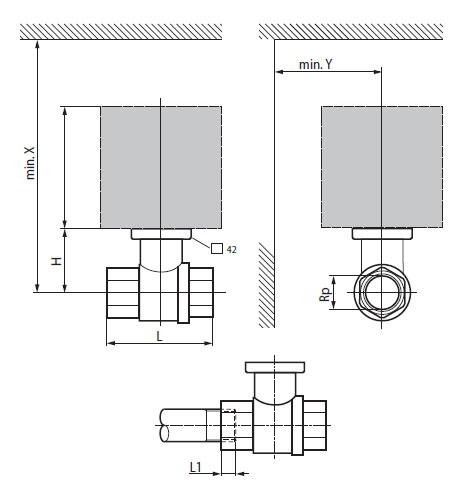

Габаритные размеры





Скачать PDF



Скачать PDF (87 Кбайт)

Сертификат BELIMO (775 Кбайт)
