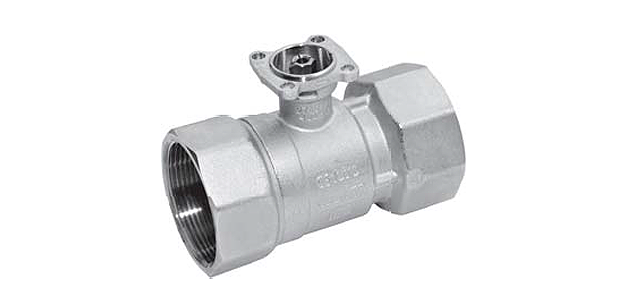

Регулирующий кран шарового типа Belimo R2015–4-S1 применяется в отопительных системах, а также в системах обработки воздуха в помещениях. Двухходовой, присоединение посредством резьбы внутренней.

• Внутренний диаметр крана (DN) – 1,5 см
• 100% герметичен
• Пропускная возможность (Kvs) – max 4 куб. м в час

Регулирующий кран шарового типа Belimo R2015–4-S1 применяется в отопительных системах, а также в системах обработки воздуха в помещениях. Двухходовой, присоединение посредством резьбы внутренней.

• Внутренний диаметр крана (DN) – 1,5 см
• 100% герметичен
• Пропускная возможность (Kvs) – max 4 куб. м в час

Технические характеристики



Рабочая среда	Закрытые и отрытые контуры воды (горяч/холод); водно-гликолевые растворы (не более ½ гликоля)
Температурный режим среды*	От –10°С до +120°С
*Примечание	В зависимости от того, какая модель привода установлена на кран, предельные значения рабочих температур могут быть скорректированы. Подробнее в техническом описании привода
ΔPmax1)	ΔPmax = 350 кПа (в обычно режиме работы) ΔPmax = 200 кПа (работа без шума)
ΔPs2)	ΔPs = 1400 кПа
Характер расхода воды	Равнопроцентный в канале А-АВ
Герметичность	100% герметичность
Способ присоединения к трубе	С помощью внутренней резьбы
Вращение	Угол ≤ 90° /диапазон работы от 15° до 90°
Позиция монтажа	По отношению ко штоку может устанавливаться в 2-х позициях – вертикально либо горизонтально
Поддержка тех. службы	Не предусмотрена
Корпус крана (штамповка)	Латунь никелиров.
Конус / шток крана	Сталь антикорроз.
Элемент уплотнения	Шток: EPDM (О-образное кольцо) Шар: EPDM (О-образное кольцо), PTFE
Диск для корректировки потока	TEFZEL

 Условные обозначения:

1) Дифференциальное давление

2) Запирающее давление

Описание

Принцип управления

Регулирование работы крана Belimo R2015–4-S1 осуществляется поворотным электрическим приводом. Посредством управляющего сигнала Y (аналогово в стандартном интервале от 0 до 10 В либо импульсного трехпозиционного), передаваемого контроллером, привод вращает шар крана в необходимую позицию. Для того, чтобы открыть кран, шар необходимо поворачивать против часовой стрелки, для закрытия крана – в противоположную сторону.

Выбор подходящей модели привода основывается на технических характеристиках крана, размере и типе муфты.

Расходная характеристика

За счет диска для корректировки водяного потока в кране Belimo R2015–4-S1 постоянно сохраняется равнопроцентная расходная характеристика.

Вы можете уточнить информацию и стоимость изделия, а также оформить заказ на шаровой кран Belimo R2015–4-S1, позвонив по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

На шаровой кран Belimo R2015–4-S1 действует гарантия 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

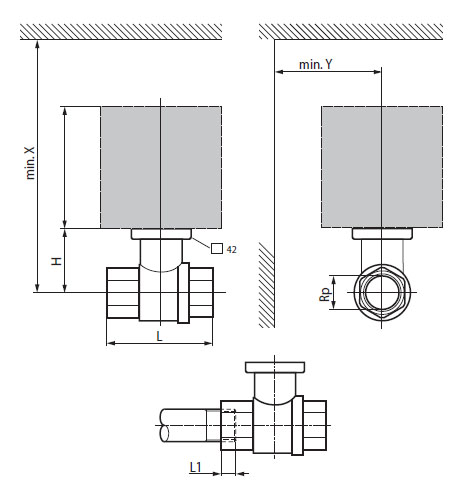

Габаритные размеры





Скачать PDF



Скачать PDF (87 Кбайт)

Сертификат BELIMO (775 Кбайт)
