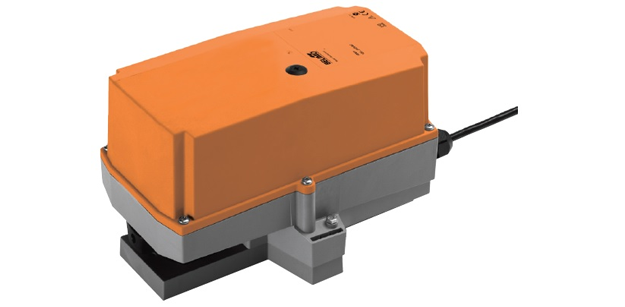

Привод BELIMO DRC24G-T-7

Привод для установки на дисковые поворотные затворы DRC24G-T-7

Привод для установки на дисковый поворотный затвор, IP66.

  • Номинальный крутящий момент 90 Нм (не константа)
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть
  • Время работы мотора 35 с
  • Оптимальная защита от погодных условий, уличное исполнение

Привод для установки на дисковый поворотный затвор, IP66.

  • Номинальный крутящий момент 90 Нм (не константа)
  • Номинальное напряжение AC / DC 24 В
  • Контроль Открыть-закрыть
  • Время работы мотора 35 с
  • Оптимальная защита от погодных условий, уличное исполнение

Технические характеристики

Электропривод BELIMO DRC24G-T-7 поворотный электропривод дисковых поворотных заслонок.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 9 W
Power consumption in rest position 2 W
Power consumption for wire sizing 12 VA
Connection supply / control Terminals 4 mm² (cable Ø 4...10 mm, 3-wire)
Parallel operationl No
Functional data
Torque motor Max. 90 Nm (not constant)
Manual override Gear disengagement with push-button, can be locked
Running time motor 35 s / 90°
Sound power level motor 62 dB(A)
Position indication Yes
Safety
Protection class IEC/EN III Safety extra-low voltage
Protection class UL UL Class 2 Supply
Degree of protection IEC/EN IP66
Degree of protection NEMA/UL NEMA 4, UL Enclosure Type 4
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Certification UL cULus according to UL 60730-1A, UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 4
Ambient temperature -30...50°C
Ambient temperature note -40...50°C for actuator with integrated heating
Non-operating temperature -40...80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Mechanical data
Connection flange F07
Weight
Weight approx. 5.5 kg





Описание

Применение

Поворотный электропривод BELIMO DRC24G-T-7 используется для установки на дисковую поворотную заслонку BELIMO серии D6… или на заслонки других производителей, соответствующих следующей спецификации:

- конец штока квадратного сечения (17 мм) для соединения с поворотным электроприводом

- круглое отверстие (d=70 мм) для монтажа с поворотной заслонкой.

Адаптеры для других размеров по запросу

Простая установка

Простая прямая установка на дисковую поворотную заслонку с установочным фланцем FO7. Положение установки по отношению к заслонке может выбираться с шагом 90 º.

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo DRC24G-T-7 поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО DRC24G-T-7 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО DRC24G-T-7 мы обсуждаем индивидуально.

На поворотный привод BELIMO DRC24G-T-7 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

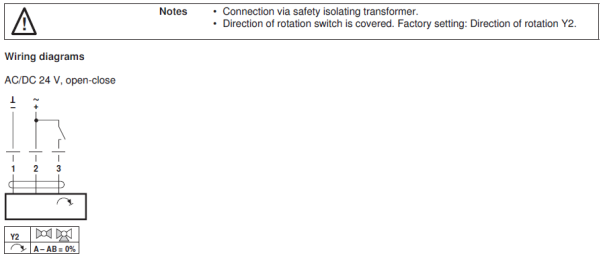

Электрическое подключение

 Электрическое подключение DRC24G-T-7

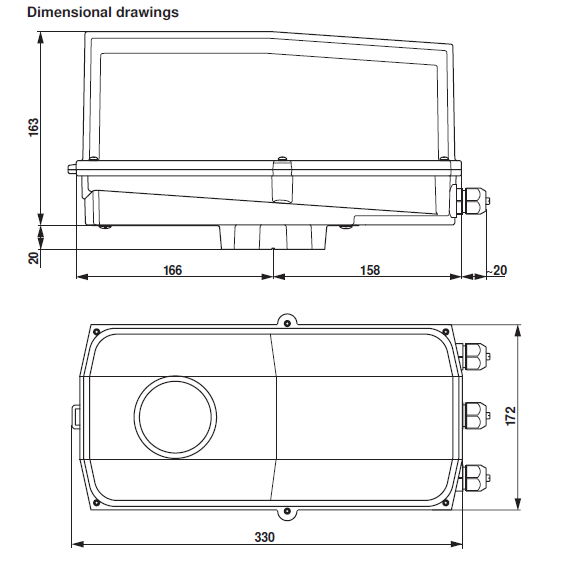

Габаритные размеры

Габаритные размеры DRC24G-T-7
