Привод BELIMO NKQ24P-1

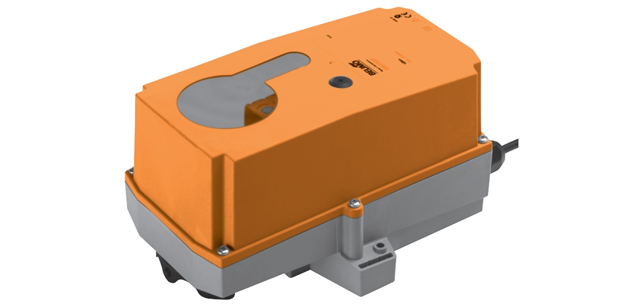

Защищённые электроприводы Belimo NKQ24P-1

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP66/67.



Технические характеристики

Артикул NKQ24P-2
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 6 Нм
Питание 24 В~/=
Площадь заслонки ≈ 1,2 м²
Присоединение Универсальный захват
Серия NKQ_P
Управление Откр/Закр



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption
In operation
At rest
For wire sizing

11 W @ nominal torque
3 W
22 VA (lmax 20 A @ 5 ms)
Connection Halogen-free cable 1 m, 3 x 0.75 mm2
Functional data
Torque
Inhibiting torque
≥6 Nm
≥6 Nm
Setting emergency position (POP) 0 ... 100%, adjustable in increments of 10% (POP rotary button)
Position accuracy ±5%
Direction of rotation Motor
Emergency setting position
Reversible with switch /
Reversible with switch 0 ... 100%,
Adjustable in increments of 10%
Direction of rotatione At switch position 1 and 0, respectively
Manual override Gearing latch disengaged with push button
Angle of rotation Max. 95°, can be limited at both ends with adjustable mechanical end stops
Angle of rotation limiting min. 30°
Running time Motor
Emergency setting function

4 s / 90°
4 s @ 0 ... 50°C
Sound power level Motor
Emergency setting function
≤60 dB (A) @ 4 s running time
≤60 dB (A) @ 4 s running time
Position indication Mechanical, pluggable
Safety
Protection class III Safety extra-low voltage
Degree of protection IP66 + IP67
EMC CE according to 2004/108/EC
Certification Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1.AA
Rated impulse voltage 0.8 kV
Control pollution degree 4
Ambient temperature –30 ... +50°C
Non-operating temperature –40 ... +80°C
Ambient humidity 100% r.h.
Maintenance Maintenance-free
Dimensions / Weight
Dimensions see «Dimensions» on page 5
Weight Approx. 2 kg

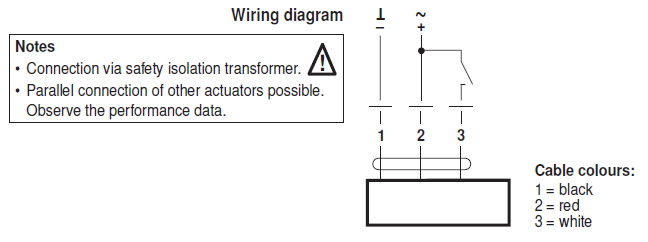

Электрическое подключение

 Электрическое подключение NKQ24P-1

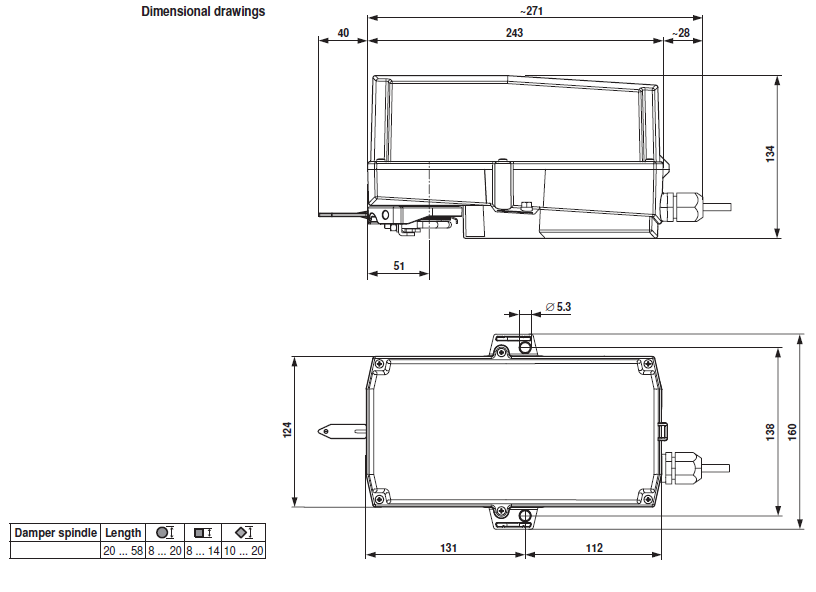

Габаритные размеры

Габаритные размеры NKQ24P-1



Скачать PDF



Скачать PDF (1,95 Мбайт)

Сертификат BELIMO (775 Кбайт)
