Привод BELIMO BLF230-T 6 Нм; 230B~ с термовыключателем

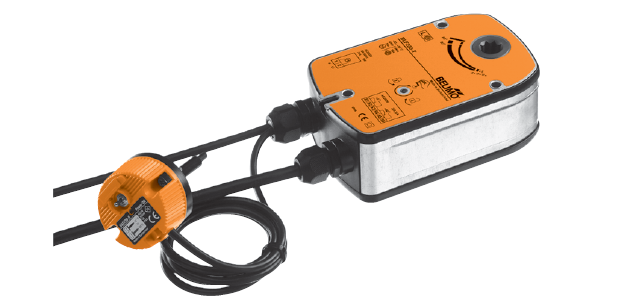

BLF230-T 6 Нм; 230B~ c термовыключателем

Электропривод для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров, установленными  в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72В-S.

  • Крутящий момент 6/4 Нм.
  • Номинальное напряжение 24 В ~/= , 230 В~.
  • Управление : открыто / закрыто.
  • 2 встроенных вспомогательных переключателя.

Электропривод для управления противопожарными нормально открытыми (огнезадерживающими) клапанами небольших размеров, установленными  в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72В-S.

  • Крутящий момент 6/4 Нм.
  • Номинальное напряжение 24 В ~/= , 230 В~.
  • Управление : открыто / закрыто.
  • 2 встроенных вспомогательных переключателя.

Технические характеристики

Электропривод BELIMO BLF230-T предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции. Совмещенный с термоэлектрическим выключающим устройством с кнопкой тестирования BAE72В-S.

Электрические параметры
Номинальное напряжение 230 В~ 50/60 Гц
Диапазон номинального напряжения 198…264 B~
Расчетная мощность 7 ВА
I макс. 150 мА при t = 10 мс
Потребляемая мощность
во время работы двигателя
при удержании

6 Вт
3 Вт
Соединение
питание
вспомогательные переключатели
Кабель:

1 м, 2 х 0,75 мм2
1 м, 6 х 0,75 мм2
Вспомогательные
переключатели
- точки переключения
2 однополюсных с двойным переключением

1 мА…3 A (0,5 A), 5 В=…250 В~
5° , 80°
Функциональные данные
Крутящий момент:
двигатель
пружина

Мин. 6 Нм
Мин. 4 Нм
Температура срабатывания выключателей Tf1: температура снаружи воздуховода 72°С
Tf2+ Tf3: температура внутри воздуховода 72°С
Направление вращения Выбирается установкой L/R
Угол поворота Макс. 95°, (включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения Механический указатель
Вращение клапана Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота:
двигатель
пружина

40…75 с (0…6 Нм)
≈20 с при –20…+50°С / max. 60 с при –30 °С
Уровень шума:
двигатель
пружина

Макс. 45 дБ
≈62 дБ
Безопасность
Класс защиты 1730 г
Степень защиты корпуса IP54
Безопасная температура Защитное положение заслонка занимает при температуре окружающей среды выше +75° С
Температура окружающей cреды –30° ... +50 °C
Температура хранения –40° ... +50 °C
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. странице
Вес 1730 г



Описание

Принцип действия

При перемещении заслонки клапана в нормальное рабочее положение в электроприводе воздушной заслонки Belimo BLF230-T взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.

Термовыключатель BAE72B-S

Термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С. Заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С. Оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно.

Светодиод светится в случае:

  • на привод подается электропитание;
  • температура окружающей среды ниже температуры перегорания плавкой вставки;
  • кнопка тестирования нажата.

Примечание: Tf1 нельзя перенастраивать или изменять.

Сигнализация положений

Электропривод воздушной заслонки Белимо BLF230-T содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.

Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.

Ручное управление

Возможно ручное управление клапаном, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на Belimo BLF230-T поворотный привод Белимо.

Примечание

Привод воздушной заслонки Белимо BLF230-T поставляются только заводам – изготовителям противопожарных и дымовых клапанов.

Купить привод БЕЛИМО BLF230-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BLF230-T мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BLF230-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.





Электрическое подключение

 Электрическое подключение BLF230-T

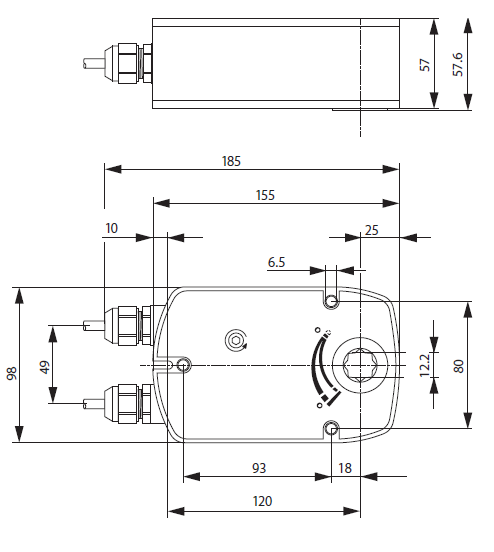

Габаритные размеры, мм

Габаритные размеры BLF230-T
