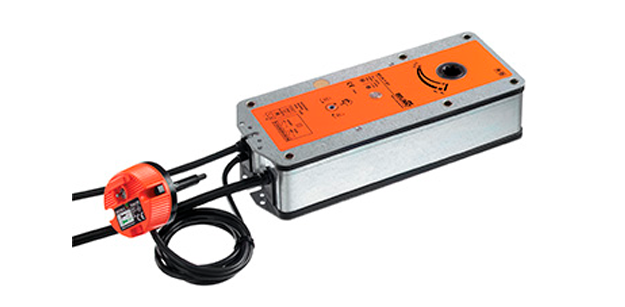

Привод BELIMO BF24-T-ST

Привод BELIMO BF24-T-ST

Электропривод Belimo BF24-T-ST совмещенный с термоэлектрическим выключающим устройством (72°С) для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, интегрированный через устройство связи и питания в систему мониторинга и управления или сетевую шину.

Электропривод Belimo BF24-T-ST совмещенный с термоэлектрическим выключающим устройством (72°С) для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции, интегрированный через устройство связи и питания в систему мониторинга и управления или сетевую шину.

Технические характеристики

Электрические параметры
Номинальное напряжение
24 В~ 50/60 Гц; 24=
Диапазон номинального напряжения
19,2…28,8 В~; 21,6…28,8 В=
Расчетная мощность
10 ВА I макс 8,3 А при t = 5 мс
Потребляемая мощность:
- во время работы двигателя
- при удержании

7,0 Вт
2,0 Вт
Соединение
питание
вспомогательные переключатели

1 м, 2х0,75 мм2 (безгалагеновые) со штепселем с тремя выходами для подключения к устройству связи и питания
1 м, 6х0,75 мм2 (безгалагеновые) со штепселем с шестью выходами для подключения к устройству связи и питания
Вспомогательные переключатели
точки переключения
2 однополюсных с двойным переключением 1 мА…6 А, 5 В=…250 В ~
5°, 80°
Температура срабатывания
выключателей
Tf1: температура снаружи воздуховода 72°С;
Tf2+ Tf3: температура внутри воздуховода 72°С
Функциональные данные
Крутящий момент:
- двигатель
- пружина

18 Нм
12 Нм
Направление вращения
Выбирается установкой L/R
Угол поворота
Макс. 95° (включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения
Механический указатель
Вращение заслонки
Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота
двигатель
пружина

140 с
≈16 с при 20°С
Уровень шума
двигатель
пружина

макс. 45 дБ
≈62 дБ
Безопасность
Класс защиты
III (для низких напряжений)
Степень защиты корпуса
IP54 в любом положении установки
Безопасная температура
Защитное положение заслонка занимает при температуре окружающей среды выше +75°С
Температура окружающей среды
-30…+50°С
Температура хранения
-40…+80°С
Техническое обслуживание
Не требуется
Размеры/вес
Размеры
Смотри рисунок ниже
Вес
2800 г





Описание

Основные характеристики электропривода Belimo BF24-T-ST:

  • Крутящий момент 18/12 Нм;
  • Угол поворота 90°;
  • Номинальное напряжение 24 В ~/=;
  • Управление: открыто/закрыто;
  • 2 встроенных вспомогательных переключателя;
  • Поворот заслонки через передающее звено 12 мм;

Особенности электропривода Belimo BF24-T-ST:

  • принцип действия - при перемещении заслонки клапана в нормальное рабочее положение в электроприводе Belimo BF24-T-ST взводится возвратная пружина; при прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.;
  • термовыключатель BAE72B-S - термовыключатель Tf1 срабатывает, если температура окружающей среды превышает 72°С; заменяемый термовыключатель Tf2/Tf3 срабатывает, если температура воздуховода превышает 72°С; оба устройства вызывают постоянное отключение электропитания так, что включение электропривода уже невозможно; Светодиод светится в случае:
    • на привод подается электропитание;
    • температура окружающей среды ниже температуры перегорания плавкой вставки;
    • кнопка тестирования нажата;
    примечание: Tf1 нельзя перенастраивать или изменять;
  • сигнализация положений - электропривод Belimo BF24-T-ST содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе;
  • ручное управление - возможно ручное управление заслонкой, а также фиксирование ее в любом положении; разблокировка осуществляется либо вручную, либо автоматически при подаче питания на электропривод;
  • соединение - электроприводы Belimo BF24-T-ST снабжены специальными штепселями; с их помощью привод может подключаться к устройству питания и управления, в систему мониторинга и управления (SBS контроль) или в сетевую шину (MP-шина или Ringbus-система).

Купить привод БЕЛИМО BF24-T-ST а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО BF24-T-ST мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO BF24-T-ST распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

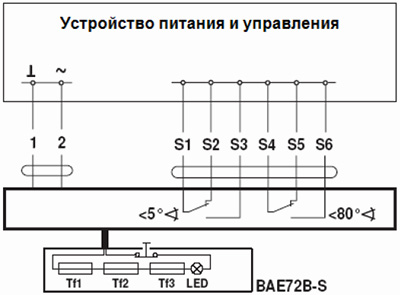

Электрическое подключение

 Электрическое подключение BF24-T-ST



Габаритные размеры

Габаритные размеры BF24-T-ST
