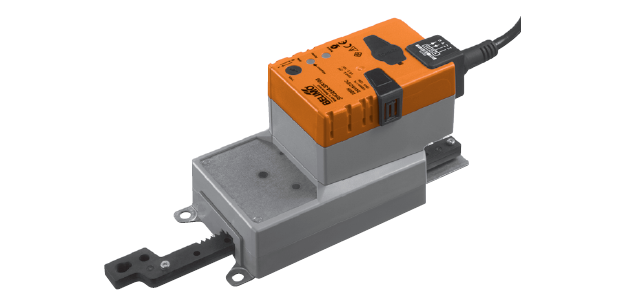

Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.

Привод воздушной заслонки, Ручное управление кнопкой с самовозвратом, IP54.



Технические характеристики

Артикул	SHQ24A-SR100
Вспомогательные переключатели	Нет
Кабель	1 м, 4 x 0.75 мм²
Крутящий момент	200 Н
Питание	24 В~/=
Площадь заслонки ≈	1,3 м²
Присоединение	Шток
Серия	SHQ
Управление	Плавное 0…10 В= Рабочий диапазон 2…10 В=



Electrical data
Nominal voltage	AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range	AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation At rest For wire sizing	13 W @ nominal torque 2 W 23 VA (I max. 20 A @ 5 ms)
Connection	Cable 1 m, 4 x 0.75 mm2
Functional data
Actuating force	IMin. 200 N @ nominal voltage
Control	I Control signal Y
Operating range	I DC 0 ... 10 V, input impedance 100 kΩ DC 2 ... 10 V
Position feedback (Measuring voltage)	IDC 2 ... 10 V, max. 0.5 mA
Position accuracy	I ±5%
Direction of stroke	I Reversible with switch 0 / 1
Direction of stroke at Y = 0 V	IAt switch position 1 resp. 0
Manual override	IGearing latch disengaged with pushbutton, can be locked
Stroke adjustment	I 20 ... 100 mm, adjustable in 20 mm-steps, can be limited at both ends with mechanical end stops
Stroke limiting	I Min. 40 mm
Running time	I 7 s / 100 mm
Automatic adjustment of operating range and measuring signal U to match the mechanical stroke adjustment	I Manual triggering of the adaption by pressing the «Adaption» button
Override control I	MAX (maximum position)= 100% MIN (minimum position)= 0% ZS (intermediate position, only AC)= 50%
Sound power level	52 dB (A)
Negative torque!	≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Protection class	III Safety extra-low voltage UL Class 2 Supply
Degree of protection	IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC	CE according to 2004/108/EC
Certification	Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14 cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02
Mode of operation	Type 1
Rated impulse voltage	0.8 kV
Control pollution degree	3
Ambient temperature !	–30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature	–40 ... +80°C
Ambient humidity	95% r.H., non-condensating
Maintenance	Maintenance-free
Dimensions / Weight
Dimensions	See «Dimensions» on page 6
Weight	Approx. 1.25 kg

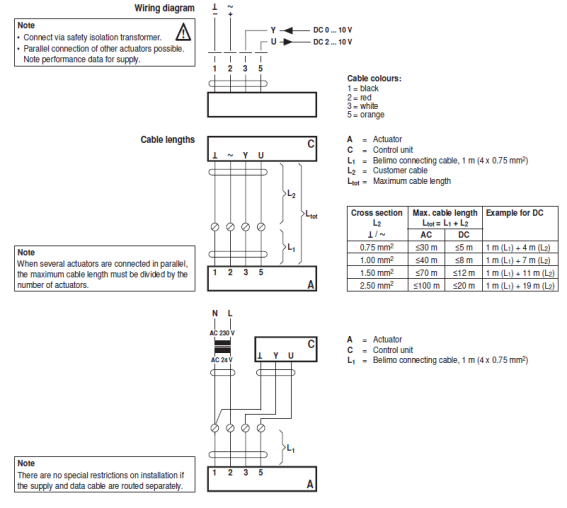

Электрическое подключение

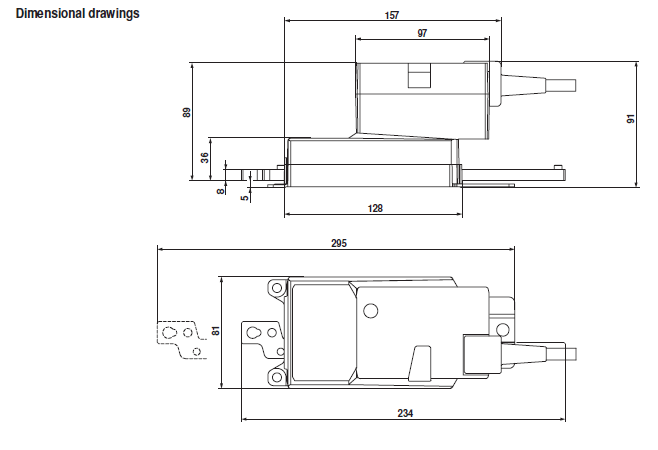

Габаритные размеры





Скачать PDF



Скачать PDF (1,25 Мбайт)

Сертификат BELIMO (775 Кбайт)
