Привод BELIMO SMQ24A

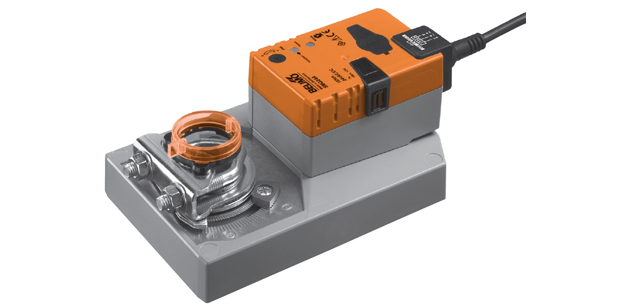

Электроприводы Belimo очень быстрого срабатывания SMQ24A

  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.
  • Привод воздушной заслонки,
  • Ручное управление кнопкой с самовозвратом,
  • IP54.

Технические характеристики

Артикул SMQ24A
Вспомогательные переключатели Нет
Кабель 1 м, 3 x 0.75 мм²
Крутящий момент 16 Нм
Питание 24 В~/=
Площадь заслонки ≈ 3,2 м²
Присоединение Универсальный захват
Серия SMQ
Управление Откр/Закр



Electrical data
Nominal voltage AC 24 V, 50/60 Hz / DC 24 V
Nominal voltage range AC 19.2 ... 28.8 V / DC 21.6 ... 28.8 V
Power consumption In operation
At rest
For wire sizing
12 W @ nominal torque
1.5 W
18 VA (I max. 20 A @ 5 ms)
Connection Cable 1 m, 3 x 0.75 mm2
Functional data
Torque (nominal torque) Min. 16 Nm @ nominal voltage
Direction of rotation Reversible with switch 0 resp. 1
Manual override Gearing latch disengaged with pushbutton, can be locked
Angle of rotation Max. 95° , can be limited at both ends with adjustable mechanical end stops
Angle of rotation limiting min. 30°
Running time 7 s / 90°
Automatic adjustment of operating range to match the mechanical angle of rotation Manual triggering of the adaption by pressing the «Adaption» button
Sound power level 52 dB (A)
Position indication Mechanical, pluggable
Negative torque ! ≤50% from nominal torque (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Safety
Safety Protection class III Safety extra-low voltage / UL Class 2 Supply
Degree of protection IP54 in any mounting position NEMA 2, UL Enclosure Type 2
EMC CE according to 2004/108/EC
Certification cULus according to UL 60730-1A and UL 60730-2-14 and CAN/CSA E60730-1:02 Certified to IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1 (EN 60730-1)
Rated impulse voltage 0.8 kV (EN 60730-1)
Control pollution degree 3 (EN 60730-1)
Ambient temperature ! –30 ... +40°C (no restrictions) +40 ... +50°C (Caution: can only be used with restrictions. Please contact your Belimo representative.)
Non-operating temperature –40 ... +80°C
Ambient humidity 95% r.H., non-condensating (EN 60730-1)
Maintenance Maintenance-free
Dimensions / Weight
Dimensions. See «Dimensions» on page 3
Weight Approx. 1.7 kg

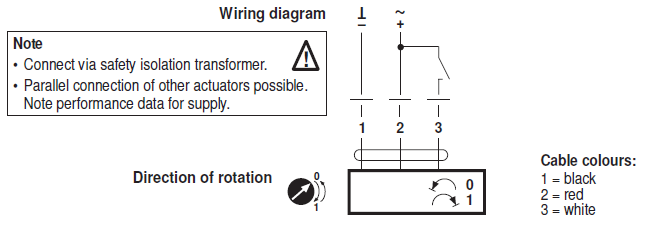

Электрическое подключение

 Электрическое подключение SMQ24A

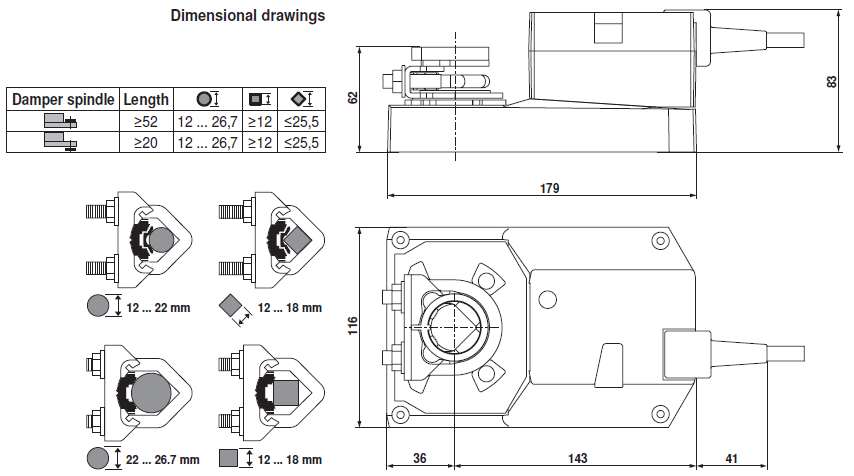

Габаритные размеры

Габаритные размеры SMQ24A
