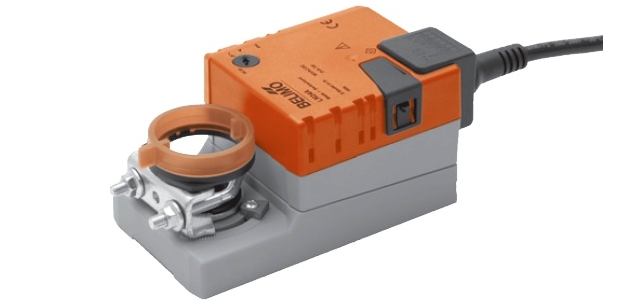

Электропривод Belimo TMC24A применяется в сфере обработки воздуха в помещениях для регулирования открытия воздушных заслонок площадью не более 0,4 кв.м. IP54

• Вращающий момент – 2 Нм (минимальное значение при U номин)
• U номин – 24 В, 50/60 Гц
• Управление 3-позиционное либо по схеме «Открыто/Закрыто»
• Время срабатывания - 35 сек

Электропривод Belimo TMC24A применяется в сфере обработки воздуха в помещениях для регулирования открытия воздушных заслонок площадью не более 0,4 кв.м. IP54

• Вращающий момент – 2 Нм (минимальное значение при U номин)
• U номин – 24 В, 50/60 Гц
• Управление 3-позиционное либо по схеме «Открыто/Закрыто»
• Время срабатывания - 35 сек

Технические характеристики



Электрические параметры
U номин	24 В (AC/DC); 50/60 Гц
Диапазон U номин	19,2 – 28,8 В
Показатели потребления мощности	1,5 Вт – работа, при 2 Нм 0,2 Вт - покой 2,5 ВА – расчетное значение
Подключение к питанию	Кабельное, длина – 100 см, 3 x 0,75 мм2
Функциональные параметры
Вращающий момент	2 Нм (минимальное значение при U номин)
Вращение	Реверсивное направление, переключатель 1/0 (влево/вправо)
Управление вручную	Возможно. Для вывода зубчатого редуктора из состояния зацепления нажать на самовозвратную кнопку
Максимальный угол вращения	95°, ограничен упорами с обеих сторон
Время срабатывания	35 сек
Допустимый уровень шума	Не более 35 дБ
Индикация позиции привода	С помощью съемного указателя (механического)
Безопасность
Защита от поражения током	3 класс (низкие U)
Защита корпуса	IP54, независимо от позиции установки
Электромагнитная совместимость	CE согласно директиве 89/336/EEC
Импульсное U номин	0,8 кВ
Уровень защиты окр. среды	3 (по ГОСТу EN 60730-1)
t окр. среды	От –30°C до +50°C
t хранения	От –40°C до +80°C
Относ. влажность воздуха	95%, без конденсации
Вес устройства	Около 0,5 кг



Описание

Процесс монтажа

Электропривод Belimo TMC24A монтируется на заслонку специальным захватом. Чтобы предотвратить произвольный поворот привода вокруг своей оси после установки он стабилизируется фиксатором.

Управление

Электропривод Belimo TMC24A управляет открытием воздушных заслонок по 3-позиционной схеме либо по схеме «Открыто/закрыто» (двухпроводное управление). Возможно также ручное управление. Чтобы зубчатый редуктор вышел из положения зацепления необходимо нажать самовозвратную кнопку на корпусе.

Настройка угла вращения

Угол поворота привода Belimo TMC24A настраивается с помощью механических упоров с обеих сторон. Максимальный угол - 95°.

Надежность функционирования

В электроприводе Belimo TMC24A обеспечена высокая степень защиты от перегрузок за счет автоматической остановки работы после достижения конечных позиций.

Уточнить стоимость и заказать электропривод Belimo TMC24A можно по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовые цен обсуждается индивидуально.

Гарантийный срок на электроприводы Belimo TMC24A – 5 лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются.

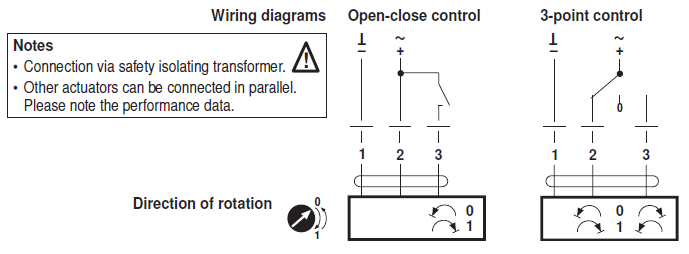

Электрическое подключение

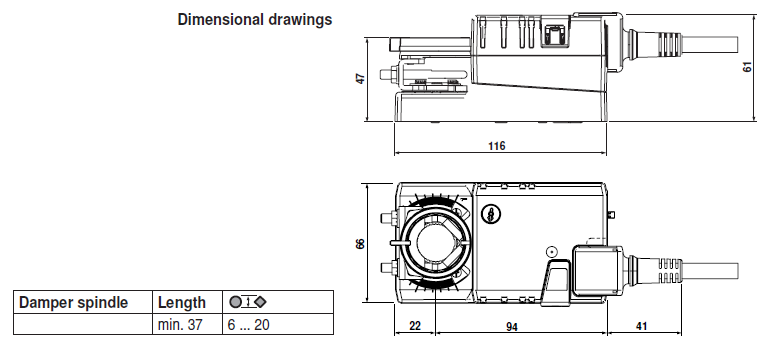

Габаритные размеры
