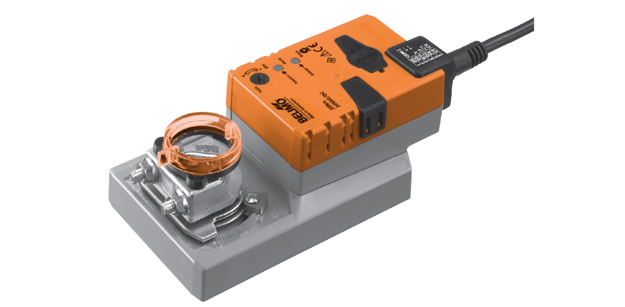

Многофункциональный привод Belimo SMC24A-MF для управления заслонками в системах подготовки воздуха в зданиях и сооружениях. Предназначается для заслонок площадью до 4 кв.м. С возможностью индивидуальной настройки параметров управления.

• Номинальный крутящий момент двигателя – 20 Нм
• Электрическое напряжение (U) – AC/DC 24 В
• Базовые параметры управления: сигнал Y - DC 0 ... 10 В; сигнал U - DC 2 ... 10 В
• Время срабатывания - 35 сек

Многофункциональный привод Belimo SMC24A-MF для управления заслонками в системах подготовки воздуха в зданиях и сооружениях. Предназначается для заслонок площадью до 4 кв.м. С возможностью индивидуальной настройки параметров управления.

• Номинальный крутящий момент двигателя – 20 Нм
• Электрическое напряжение (U) – AC/DC 24 В
• Базовые параметры управления: сигнал Y - DC 0 ... 10 В; сигнал U - DC 2 ... 10 В
• Время срабатывания - 35 сек

Технические характеристики



Электро-характеристики
Электрическое напряжение (U)	АС/DC 24 В
Частота тока	50/60 Гц
Интервал U	AС 19,2 ... 28,8 В / DC 21,6 ... 28,8 В
N при калибровке	7 ВА
Потребление N	4 Вт (при номин. крутящем моменте) – в процессе работы 1,5 Вт – вне работы
Подключение к питанию	За счет кабеля 100 см, 4 х 0,75 мм2
Характеристики функциональности
Номинальный крутящий момент двигателя	20 Нм (при U номин), возможно уменьшить от 25 до 75%
Сигнал Y (базовые настройки)	DC 0 – 10 В, R на входе = 100 кОм Интервал работы: DC 2 – 10 В
Сигнал Y (пользовательские настройки)	Открыто-Закрыто; 3-позиционная схема (только для переменного тока) Интервал работы: 0,5 -30 В (точка старта), 2,5 – 32 В (точка финиша)
Сигнал U (базовые настройки)	DC 2 – 10 В, Imax = 0,5 мА
Сигнал U (пользовательские настройки)	DC 0,5 - 8 В (точка старта), 2,5 – 10 В (точка финиша)
Точность управления	+/- 5%
Движение двигателя	Реверсивное направление, задается переключателем 0/1
Ручное управление	Есть. Кнопка на корпусе, фиксируется
Максим. угол поворота	95°. Для настройки используются упоры с обеих сторон
Продолжительность работы (90°)	35 сек, настраивается в интервале 35...150 сек
Шумность двигателя	55 дБ, при работе 150 сек - 35 дБ
Указатель позиций	Индикатор механич., снимается
Характеристики безопасности
Защита от тока	Класс защиты III (только низкие U)
Защита корпуса от повреждений	Протокол IP54 в любой позиции
ЭМС	2004/108/EC
U импульсное	0,8 кВ (по ГОСТу 60730-1)
Степень загрязнения среды	3-я (по ГОСТу 60730-1)
Диапазон t при работе	–30°C - +50°C
Диапазон t при хранении	–40°C - +80°C
Влажность воздуха относит.	95%, не конденсируется (по ГОСТу 60730-1)
Поддержка сервисной службы	Нет
Масса устройства	1060 грамм



Описание

Принцип управления приводом

Электропривод Belimo SMC24A-MF управляется сигналом Y, в роли которого выступает аналоговый сигнал в интервале постоянного тока от 0 до 10 В (согласно базовым настройкам). Для определения текущей позиции электропривода (т.е. угла поворота от 0 до 100%) используется сигнал U (измеряемое напряжение, обратная связь). U сигнал может также выступать в роли управляющего для других электроприводов.

Индивидуальная настройка параметров

Электропривода Belimo SMC24A-MF поставляется с базовыми настройками в соответствие с наиболее распространенными эксплуатационными сценариями. При необходимости отдельные параметры управления могут быть настроены индивидуально. Для этого используются сервисные устройства параметризации MFT-H либо Belimo MFT-P.

Процесс установки электропривода на заслонку

В базовую комплектацию электропривода Belimo SMC24A-MF входит специальный крепежный захват, при помощи которого привод легко и быстро устанавливается на заслонку. Также для предотвращения произвольных поворотов устройства в процессе работы он закрепляется фиксатором.

Управление вручную

Предусмотрен режим ручного управления приводом Belimo SMC24A-MF при помощи самовозвратной кнопки на корпусе. На весь период, пока кнопка нажата либо заблокирована, зубчатый редуктор остается выведенным из зацепленного положения.

Защита от перегрузок

В электроприводе Belimo SMC24A-MF предусмотрена опция автоматического прекращения работы по достижению финальных позиций. Это обеспечивает защиту устройства от перегрузок и гарантирует надежную работу.

Базовая позиция

При первом включении электропривода Belimo SMC24A-MF он занимает исходную базовое позицию. После этого позиция привода определяется согласно управляющему сигналу.

Для заказа электропривода Belimo SMC24A-MF и уточнения его стоимости звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод Belimo SMC24A-MF обсуждаются персонально с клиентом.

На электропривод Belimo SMC24A-MF действует гарантия в течение 5 лет. Вся техническая документация и сертификат соответствия прилагаются к устройству.

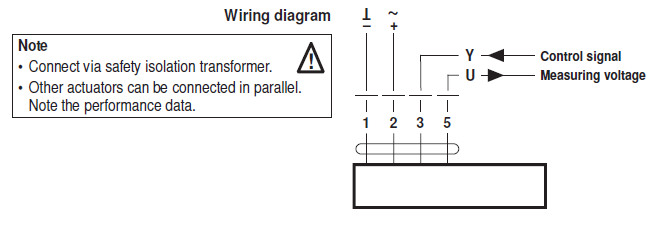

Электрическое подключение

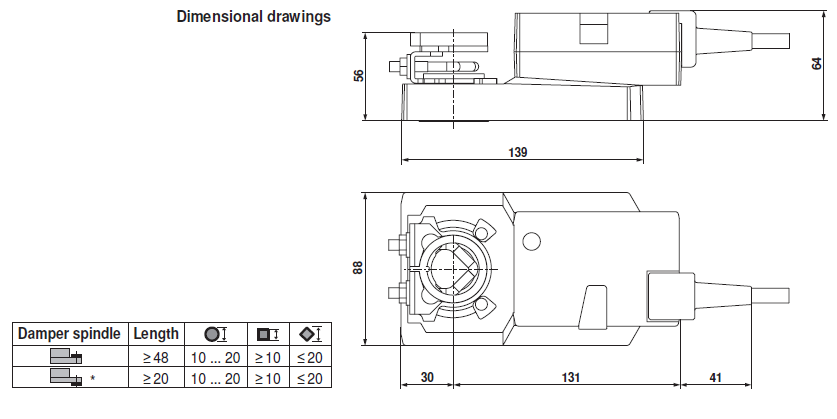

Габаритные размеры





Скачать PDF



Скачать PDF ( Мбайт)

Сертификат BELIMO (775 Кбайт)





Купить Привод BELIMO SMC24A-MF цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРК» Если у Вас есть вопросы, связанные с Привод BELIMO SMC24A-MF, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «MAРК» занимается продажей оборудования BELIMO, в том числе и Привод BELIMO SMC24A-MF, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
