Привод BELIMO SH230ASR200 Плавного регулирования 0..10 В= ; 230 В~

SH230A-SR… (450 Н) Плавного регулирования 0…10 В= ; 230 В~

Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 3 м².
  • Усилие 450 Н.
  • Номинальное напряжение 100…240 В ~.
  • Управление: плавное регулирование  сигналом 0…10 В =.
  • Обратная связь 2…10 В =.
  • Длинна хода 100 или 200 мм  фиксированая.



Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными  заслонками площадью приблиз. до 3 м².
  • Усилие 450 Н.
  • Номинальное напряжение 100…240 В ~.
  • Управление: плавное регулирование  сигналом 0…10 В =.
  • Обратная связь 2…10 В =.
  • Длинна хода 100 или 200 мм  фиксированая.



Технические характеристики

Электропривод BELIMO SH230ASR200 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100 …240 В ~ 50/60 Гц
Диапазон номинального напряжения 85…265 В ~
Расчетная мощность 6.5 ВА
Потребляемая мощность:
- во время движения
- в состоянии покоя

3.5 Вт
1 Вт
Соединение:
- питание
- управление

Кабель: 1 м , 2 х 0.75 мм ²
Кабель: 1 м , 4 х 0.75 мм ²
Функциональные данные
Усилие 450 Н при номинальном напряжении
Управление:
- управляющий сигнал
- рабочий диапазон

0…10 В= типовое входное сопротивление 100 кОм
2…10 В = - 0…200 мм
Длина хода 200 мм, фиксированная
Сигнал обратной связи 2…10 В=, макс 1 мА
Ровность хода ±5%
Направление движения штока Y= 0 B= Реверсивное, переключателем 1 , 0
Время движения: 150 с / 100 мм
Уровень шума ‹ 35 дБ
Безопасность
Класс защиты II все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес 1245 гр.





Описание

Принцип действия

Электропривод воздушной заслонки Belimo SH230ASR200 управляется стандартным управляющим сигналом 0…10 В =. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.

Ручное управление

Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке Электропривод воздушной заслонки Белимо SH230ASR200 редуктор выводится из зацепления)

Высокая функциональная надежность

Привод воздушной заслонки Белимо SH230ASR200 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo SH230ASR200 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО SH230ASR200 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО SH230ASR200 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO SH230ASR200 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

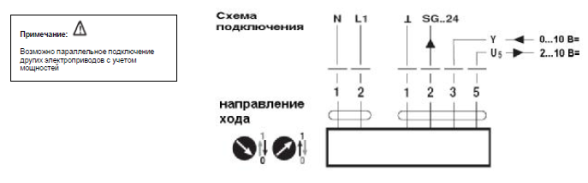

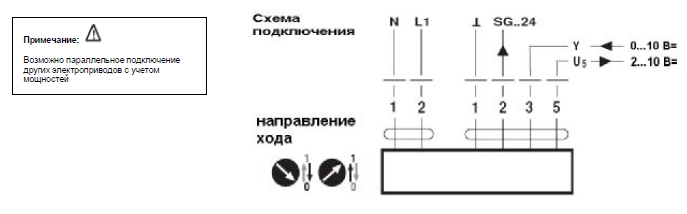

Электрическое подключение

 Электрическое подключение SH230ASR200

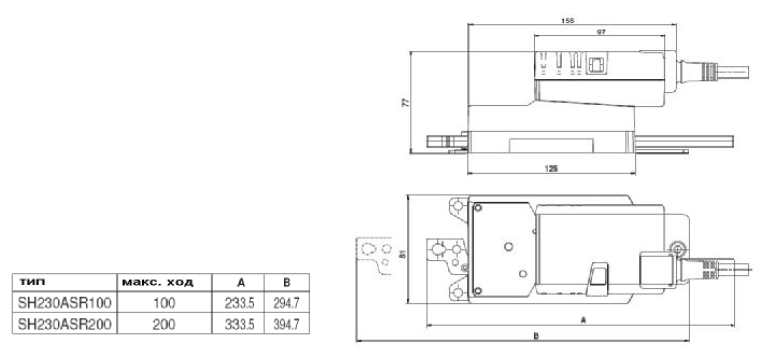

Габаритные размеры

Габаритные размеры SH230ASR200



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения Z-DS1
Стыковочный крепеж Z-KS1
Механический упор / ограничитель Z-AS1
Электрические аксессуары
Позиционеры SGA24, SGF24, SGE24
Цифровой индикатор положения ZAD24



Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS1) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан.

Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10 º , в бок и вверх.
