Привод BELIMO LH230A300 Откр/закр; 3-позиционно: 230 В~

LH230A… (150 Н) Откр/закр; 3-позиционно: 230 В~

Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 1 м².
  • Усилие 150 Н.
  • Номинальное напряжение 100…240 В~.
  • Управление: откр. / закр. или  3-позиционное.
  • Длинна хода по выбору макс. 60, 100,  200 или 300 мм, настраивается с шагом 20 мм.



Электропривод для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

  • Для управления воздушными заслонками площадью приблиз. до 1 м².
  • Усилие 150 Н.
  • Номинальное напряжение 100…240 В~.
  • Управление: откр. / закр. или  3-позиционное.
  • Длинна хода по выбору макс. 60, 100,  200 или 300 мм, настраивается с шагом 20 мм.



Технические характеристики

Электропривод BELIMO LH230A60 для управления воздушными заслонками и заслонками скольжения в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 100…240 В ~ 50/60 Гц
Диапазон номинального напряжения 85…265 В ~
Расчетная мощность 5 ВА
Потребляемая мощность:
во время движения
в состоянии покоя

1,5 Вт
1 Вт
Соединение: Кабель: 1 м, 3 × 0,75 мм²
Функциональные данные
Усилие 150 Н при номинальном напряжении
Длина хода Макс. 300 мм, настраивается с шагом 20 мм
Направление движения штока Реверсивное, переключателем 1↑ , 0↓
Время движения:
LH230A60
LH230A100/200/300

90 c / 60 мм
150 с / 100 мм
Уровень шума Макс. 35 дБ
Безопасность
Класс защиты II все изолировано
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей среды -30…+50º С
Температура хранения -40…+80º С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры/вес
Размеры См. на след. странице
Вес 565 гр.



Описание

Ручное управление

Возможно ручное управление Электропривод воздушной заслонки Belimo LH230A300 при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления)

Настройка величины хода

Величина хода штока Электропривод воздушной заслонки Белимо LH230A300 настраивается с обеих сторон при помощи механических упоров с шагом 20 мм.

Высокая функциональная надежность

Привод воздушной заслонки Белимо LH230A300 защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Применение без боковой нагрузки

Линейный привод Belimo LH230A300 привод Белимо крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Купить привод БЕЛИМО LH230A300 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО LH230A300 мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO LH230A300 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

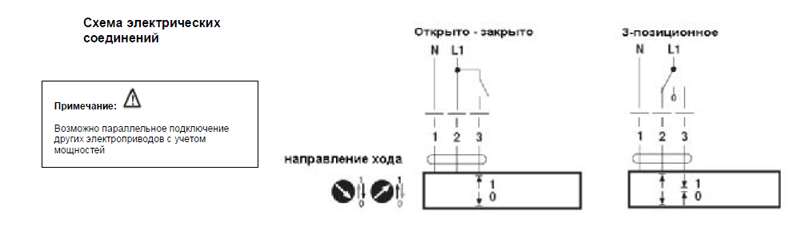

Электрическое подключение

 Электрическое подключение LH230A300

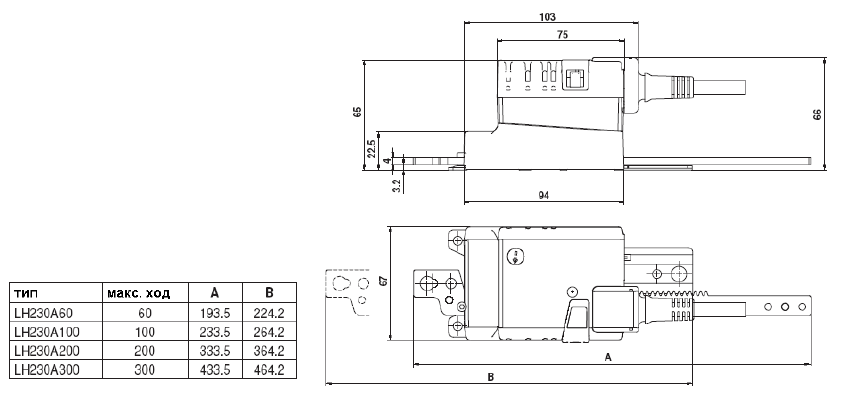

Габаритные размеры

Габаритные размеры LH230A300



Приспособления и аксессуары

Механические приспособления
Вращающаяся основа для компенсации бокового напряжения Z-DS1
Стыковочный крепеж Z-KS2
Механический упор / ограничитель Z-AS2





Указания по установке

Применение без боковой нагрузки

Линейный электропривод крепится винтами в 3-х точках непосредственно к корпусу заслонки. Верхняя часть штока крепится к движущейся части клапана (заслонки скольжения)

Применение с боковой нагрузкой

Стыковочный крепеж с внутренней резьбой (Z-KS2) крепится непосредственно к верхней части штока электропривода. Вращающаяся основа (Z-DS1) устанавливается на клапан.

Далее линейный электропривод крепится скрытым винтом к предварительно установленной вращающейся основе. Далее стыковочный крепеж, предварительно закрепленный на верхней части штока электропривода, крепится к движущейся части клапана (заслонки скольжения).

Возникающее поперечное усилие может быть скомпенсировано до определенных границ с помощью вращающейся основы и стыковочного крепежа. Максимально возможный угол отклонения привода от основы составляет 10 º , в бок и вверх.



Скачать PDF



Скачать PDF (145 Кбайт)

Сертификат BELIMO (775 Кбайт)
