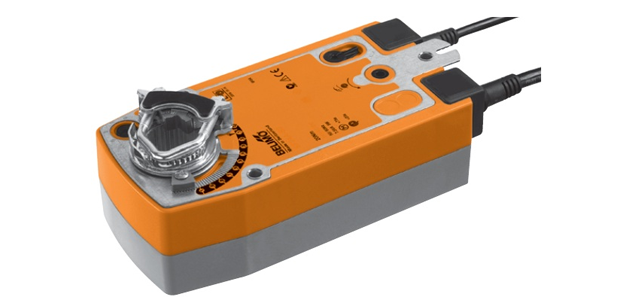

Электропривод Belimo SFA-S2 используется в сфере обработки и подготовки воздуха в зданиях для управления защитными воздушными заслонками площадью поверхности не более 4 кв.м. Оснащен двумя дополнительными переключателями и пружиной.

• Вращающий момент двигателя – 20 Нм
• Номинальное U: 24 - 240 В~ / 24 – 125 В=
• Управление по схеме Открыто-Закрыто
• IP54, 2-й класс защиты от тока

Электропривод Belimo SFA-S2 используется в сфере обработки и подготовки воздуха в зданиях для управления защитными воздушными заслонками площадью поверхности не более 4 кв.м. Оснащен двумя дополнительными переключателями и пружиной.

• Вращающий момент двигателя – 20 Нм
• Номинальное U: 24 - 240 В~ / 24 – 125 В=
• Управление по схеме Открыто-Закрыто
• IP54, 2-й класс защиты от тока

Технические характеристики



Электричество
Номинальное U	24 - 240 В~ / 24 – 125 В=
Частота тока	50/60 Гц
Интервал U номинального	19,2 - 264 В~ / 21,6 – 137,5 В=
Потребление N	18 ВА – при калибровке (расчет) 7 Вт – в рабочем состоянии 3,5 Вт – в состоянии покоя
Способ присоединения	С помощью кабеля Источник питания: 100 см, 2 х 0,75 мм2 Переключатели: 100 см, 6 x 0,75 мм2
Доп. переключатели (1 фиксированный на 10%, 1 настраиваемый от 11 до 90%)	1-полюсные, 2-ое переключение;  I от 1 мА до 3(0,5) А, U = 250 В~
Функциональность
Вращающий момент двигателя/пружины (минимум)	20 Нм (при U номин)
Поворота привода	Задается с помощью переключателя L/R (влево/вправо)
Управление вручную	Есть. Активируется ручным ключом, может блокироваться
Допустимый поворот привода	Угол ≤ 95°. Настраивается и ограничивается механич упором с любой стороны
Время срабатывания	Двигатель: 75 сек, при 90° Пружина: 20 – 60 сек в зависимости от t (-30°C … +50°C)
Допустимый шумовой уровень	≤ 45 дБ
Индикатор позиций	Механический
Безопасность эксплуатации
Защита от тока	100% изоляция (2-й класс)
Защита корпуса	IP54
t окруж. среды	От –30°C до +50°C
t при хранении	От –40°C до +80°C
Сервисная поддержка	Не предусмотрена
Масса устройства	2,4 кг

Описание

 Принцип функционирования

В электроприводе Belimo SFA-S2 предусмотрен блок питания универсального типа, позволяющий работа в разных интервал напряжения (24 – 240 В~ / 24 – 125 В=). Одновременно с подачей напряжения на привод и началом эксплуатации возводится возвратная пружина. В случаях экстренного прерывания электропитания на привод пружина вернет заслонку в ее базовую защитную позицию.

Монтаж на заслонку

Устройство Belimo SFA-S2 оснащено специальным захватом для монтажа на заслонку.  Чтобы избежать  произвольного поворота электропривода после установки, он закрепляется фиксатором, поставляемым в комплекте.

Управление вручную

Для управления приводом Belimo SFA-S2 вручную предусмотрен поворотный ключ, с помощью которого привод может быть заблокирован в любой позиции. Как только на привод возобновится подача питания блокировка будет снята (можно также снять ее вручную).

Надежность эксплуатации

В приводе Belimo SFA-S2 реализована опция автоматической остановки сразу после прохождения финальных позиций. Это обеспечивает высокую степень надежности и защиты привода от перегрузки.

Сигнализационная система

Электропривод Belimo SFA-S2 оснащен 2 переключателями, фиксированным и настраиваемым, которые обеспечивают гибкую систему сигнализации и позициях привода.

Узнать стоимость устройства и заказать привод Belimo SFA-S2 можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo SFA-S2 – 5 лет. К устройству прилагаются паспорт и сертификат соответствия.

Электрическое подключение





Габаритные размеры
