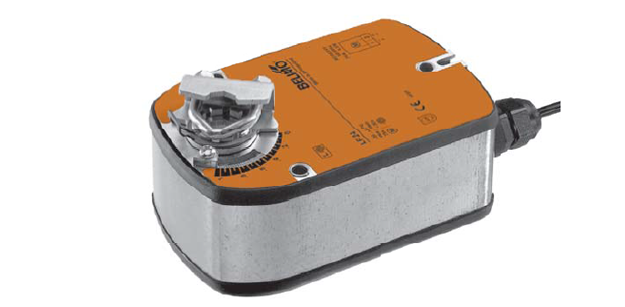

Электрический привод Belimo LF230 применяется в системах обработки и подготовки воздуха в зданиях, осуществляя управление защитными заслонками. Оснащен возвратной пружиной. Для заслонок с поверхностью площадью до 0,8 кв.м.

• Момент силы двигателя и пружины – 4 Нм
• Напряжение (Unomin) – 230 В
• Двухпроводное управление (Открыто-Закрыто)

Электрический привод Belimo LF230 применяется в системах обработки и подготовки воздуха в зданиях, осуществляя управление защитными заслонками. Оснащен возвратной пружиной. Для заслонок с поверхностью площадью до 0,8 кв.м.

• Момент силы двигателя и пружины – 4 Нм
• Напряжение (Unomin) – 230 В
• Двухпроводное управление (Открыто-Закрыто)

Технические характеристики



Электрические характеристики
Unomin	230 В / интервал Unomin 198 … 264 В
Частота переменного тока	50/60 Гц
Мощности N	7 ВА – расчетный параметр (при Imax = 150 мА, t=10 мс) 5 Вт – потребление при работе 3 Вт – потребление в покое
Подключение к питанию	Кабельное, длина 1 м, 2х0,75 мм2
Функциональные характеристики
Момент силы двигателя и пружины	4 Нм (миним. значение)
Вращение привода	Направление настраивается Left/Right установкой
Максимальный угол поворота	≤ 95°. Угол настраивается и ограничивается механич. упором в интервале от 37 до 100% от 95°
Время срабатывания	Двигатель: 40 – 75 сек (при моменте силы 0 – 4 Нм) Пружина: 20 – 60 сек в зависимости от температуры (-30°С … +50°С)
Шум при работе	Двигатель: не более 50 дБ Пружина: не более 62 дБ
Характеристики безопасности
Защита от поражения током	100% изолирован (II класс защиты)
Защита корпуса	IP54
Температурный режим окруж. воздуха	От –30°C до +50°C
Температурный режим хранения привода	От –40°C до +80 °C
Сервисная поддержка	Не предусмотрена
Вес устройства	Около 1,55 кг



Описание

Принцип функционирования

Электропривод Belimo LF230 управляется по двухпроводной схеме (Открыто-Закрыто). Одновременно с началом эксплуатации привода взводится встроенная возвратная пружина. В случаях, когда экстренно прерывается подача электропитания на привод, заслонка будет возвращена в свою первоначальную охранную позицию с помощью пружины.

Установочный принцип

Belimo LF230 монтируется на охранную заслонку специальным захватом, поставляемым в комплекте с приводом. Также к устройству прилагается фиксатор, предотвращающий произвольный поворот привода после установки.

Надежная защита от перегрузки

Благодаря реализованной функции автоматической остановки привода, как только будут пройдены финальные позиции, обеспечивается высокая степень защиты от перегрузки в процессе эксплуатации.

Для уточнения стоимости, и также оформления заказа на электропривод Belimo LF230 звоните по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые партии устройства Belimo LF230 обсуждаются индивидуально.

Гарантийный срок на электропривод Belimo LF230 – 5 лет со дня приобретения. К устройству прилагаются технический паспорт и сертификат соответствия.

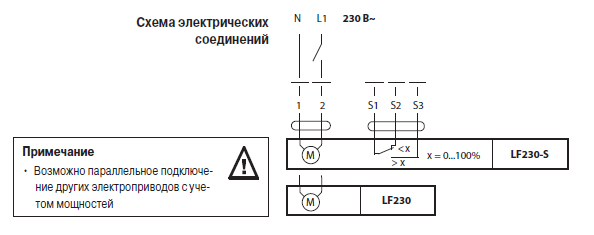

Электрическое подключение

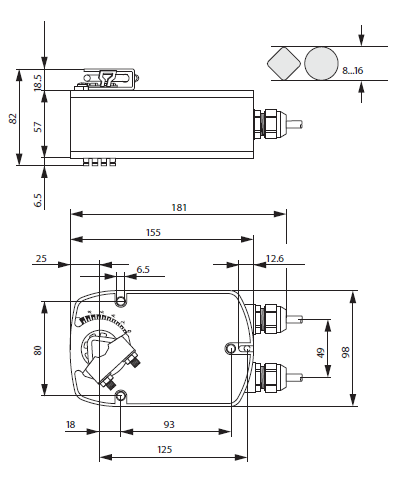

Габаритные размеры
