Привод BELIMO CM24-SR-R Плавного регулирования 0..10 В

СМ24-SR-L (СМ24-SR-R) Плавного регулирования 0…10 В

Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.  Для управления воздушными заслонками площадью приблиз. до 0,4 м2.

  • Крутящий момент 2 Нм.
  • Номинальное напряжение 24 В ~/=.
  • Управление : плавная регулировка 0…10 В=, обратная связь 2…10 В=.



Электропривод для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.  Для управления воздушными заслонками площадью приблиз. до 0,4 м2.

  • Крутящий момент 2 Нм.
  • Номинальное напряжение 24 В ~/=.
  • Управление : плавная регулировка 0…10 В=, обратная связь 2…10 В=.



Технические характеристики

 Электропривод BELIMO CM24-SR-R для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха зданий.

Электрические параметры
Номинальное напряжение 24 В=,24 В ~ 50/60 Гц
Диапазон номинального напряжения 19,2…28,8 В ~/=
Расчетная мощность 2 ВА
Потребляемая мощность:
- во время вращения
- в состоянии покоя

1 Вт
0,5 Вт
Соединение:
CM24-SR-…
CM24-SR-T…

Кабель: 1 м, 4 х 0,75 мм2
клеммное присоединение 4 х 1,5 мм2
Функциональные данные
Крутящий момент (номинальный) Мин. 2 Нм при номинальном напряжении
Управление:
Управляющий сигнал Y
Рабочий диапазон

0…10 В=, типовое входное сопротивление 100 кОм
2…10 В=
Обратная связь (измеряемое напряжение) 2…10 В= , макс. 1 мА
Ровность хода ± 5%
Направление вращения Cм. «Обзор типов»
Ручное управление Редуктор выводится из зацепления при помощи магнита
Угол поворота: макс. 95° , Ограничен с двух сторон с возможностью перенастройки, механические упоры
Время поворота 75 с / 90°
Уровень шума Макс. 35 дБ
Индикация положения Механический указатель, съемный (со встроенным магнитом для ручного управления)
Безопасность
Класс защиты III для низких напряжений
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей cреды –30 ... +50 °C
Температура хранения –40 ... +80 °C
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Размеры / вес
Размеры См. на след. стр.
Вес CM24-SR-… 220 г CM24-SR-T… 160 г



Описание

Принцип действия

Электропривод воздушной заслонки Belimo CM24-SR-R управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода (0…100%) электрическим способом, а также управлять другими приводами

Простая установка непосредственно на вал заслонки

Простая установка непосредственно на вал заслонки при помощи универсального захвата (6…12,7 мм), снабжается фиксатором, предотвращающим вращение корпуса Электропривод воздушной заслонки Белимо CM24-SR-R

Ручное управление

Возможно ручное управление Привод воздушной заслонки Белимо CM24-SR-R при помощи магнита (редуктор выводится из зацепления на все время пока магнит расположен на части корпуса с обозначением, магнит встроен в указатель положения)

Настраиваемый угол поворота

Угол поворота настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo CM24-SR-R поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Первоначальное положение

При включении питания, а также после текущих отключений привод проходит процесс синхронизации и поворачивает вал заслонки в первоначальное положение Y=O B

CM24-SR-R     Y = 0 B по часовой стрелке – вправо
Затем привод принимает положение согласно управляющему сигналу

Купить привод БЕЛИМО CM24-SR-R а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО CM24-SR-R мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO CM24-SR-R распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

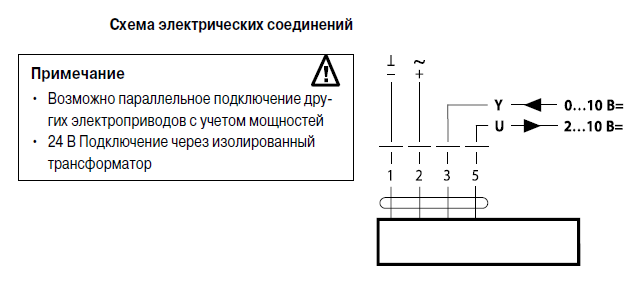

Электрическое подключение

 Электрическое подключение CM24-SR-R

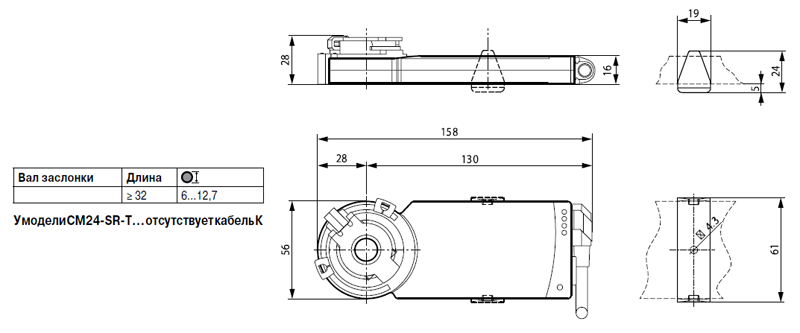

Габаритные размеры

Габаритные размеры CM24-SR-R
